Cхема с полной рециркуляцией

Схема с промежуточным подогревом теплоносителей сушильного агента.

Схема с частичной рециркуляцией сушильного агента.

СХ1

CХ2

0, 1, 2 – базовые схемы

3, 4, 2 – анализируемые схемы

Потенциал сушки уменьшается.

Вывод: точка 3, либо расход рециркуляции должен определяться в результате технико-экономических анализов.

В сушилке с частичной рециркуляцией воздуха часть отработанного воздуха смешивается со свежим воздухом, полученная смесь нагревается в воздухоподогревателе и поступает в сушилку.

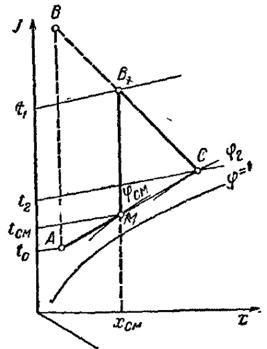

Процесс в сушилке изображается на І-х диаграмме ломаной линией АМВ₁С, причем точка А характеризует состояние свежего воздуха, точка С – состояние отработанного воздуха, точка М – состояние смеси.

Линия АМ изображает процесс смешения свежего и отработанного воздуха, линия МВ₁ – нагревание смеси в воздухоподогревателе, линия В₁С – испарение влаги из материала (в сушку).

Благодаря рециркуляции части воздуха достигается тот же эффект, что и путем промежуточного подогрева – снижение разности температур t₁-t₂ в сушилке, т.е. происходит более равномерная сушка.

0 – 1 – 2 - базовая схема

Схема позволяет организовывать более мягкие режимы сушки.

В сушилке происходит ступенчатый подогрев воздуха, вследствие чего создаются мягкие и гибкие условия сушки, так как промежуточные температуры нагревания и степени насыщения воздуха могут быть выбраны в соответствии со скоростью испарения влаги из материала. Благодаря постепенному нарастанию влагосодержания воздуха в таких сушилках можно успешно высушивать материалы, для которых требуются равномерные условия сушки при невысоких температурах.

Обе схемы сушильного процесса – с промежуточным подогревом и с частичной рециркуляцией воздуха – имеют следующие преимущества по сравнению с сушкой по основной (простой) схеме:

1) При тех же пределах рабочего процесса (одинаковых t₀ φ₀ и t₂ φ₂) создается более равномерный и мягкий режим сушки, но расходы воздуха и тепла не изменяются;

2) При одинаковых перепадах температур t₁ -t₂ повышается степень использования воздуха в сушилке (увеличивается х₂) и снижается расход воздуха и тепла на сушку.

Кроме того, путем смешения свежего и отработанного воздуха в сушилках с рециркуляцией получают (без затраты тепла на увлажнение) смесь с высоким влагосодержанием х_см, что особенно ценно, если требуется сушка материалов во влажном воздухе. В таких сушилках повышается скорость воздуха, но одновременно возрастает энергия, потребляемая вентилятором, увеличивается стоимость установки.

В – вентилятор

О – охладитель

В охладителе проходят процессы 3 - 4 – охлаждение сушильного агента до температуры точки росы и 4 – 1 – процесс понижения температуры и конденсации влаги и сушки агента.
