Направление потока пыли и стружки при сверлении

При сверлении специальными спиральными свёрлами на одношпиндеольном вертикально – сверлильном станке с подачей шпинделя сверху вниз, поток стружки пыли в начальный момент времени имеет воронкообразную форму, которая затем переходит в колоколобразную. В этот момент с частицами стружки и пыли взаимодействуют 3 основные силы: сила движущая D_д, выталкивающая стружку по канавкам сверла; сила тяжести, действующая на элемент стружки или частицы пыли; центробежная сила P_ц, равнодействующие этих сил R и определяет направление движения элементов стружки измеряемое углом ψ, которые показывают отклонение потока стружки пыли в начальный момент по обрабатываемым поверхностям перпендикулярный оси сверла.

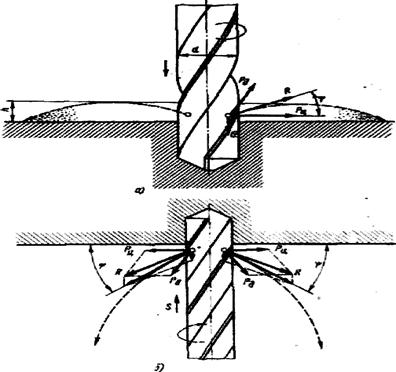

Величина, составляющая R определяется физико–механическими свойствами обрабатываемого материала и режимами резания, характер взаимодействия сил определяются направлением подачи сверла, а именно сверху вниз а); снизу вверх б). При горизонтальной подаче сверла справа налево поток стружки и пыли имеет сложную форму и его положение определяется двумя углами ψ и ψ₁.

При сверлении хрупких материалов специальной одношпиндельной сверлильной головкой с подачей сверла снизу вверх изменяется характер взаимодействия трёх сил, а поток стружки и пыли имеет симметричную колоколобразную форму. В этом случае величина угла ψ всегда больше, чем при подаче сверла сверху вниз или по горизонтали.

Таким образом, при сверлении поток стружки пыли в начальный момент движения является всегда круговым по отклонению к сверлу, траектория полёта отдельного элемента стружки и пыли близко к параболе. В начальный момент движения поток стружки и пыли всегда откален от обрабатываемой поверхности детали на угол ψ = 10 - 30º, затем под действием силы тяжести по мере накопления стружки на поверхности детали дальность полёта стружки сокращается, а пространство между начальной траекторией полёта и осью инструмента заполняется стружкой и пылью по периферии и центру. Высокодисперсная пыль из потока рассеивается загрязняя воздух в зоне дыхания.
