Цилиндрические зенкеры

Цилиндрические зенкеры получили наибольшее распространение в механообработке. Они могут быть хвостовыми (рис. 5.2, а)и насадными (рис. 5.2, б). К основным конструктивным элементам зенкеров отно­сятся: режущая часть (заборный конус), калибрующая часть, число кана­вок (зубьев), форма канавок, крепежная часть. К геометрическим пара­метрам относятся: угол при вершине 2φ, передние γ и задние α углы, углы наклона канавок ω и главных режущих кромок λ.

Рис. 5.2. Цилиндрические зенкеры:

а - хвостовой; б – насадной

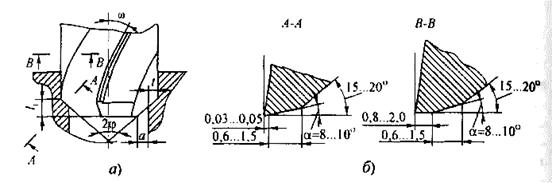

Рис. 5.3. Режущая часть зенкера:

а - элементы режущей части; б - формы заточки зубьев зенкера

где t - глубина резания; а –дополнительный размер, облегчающий вход зенкера в отверстие, а = (0,5... 1,0)t; φ – главный угол в плане (половина угла при вершине).

При обработке сталей угол φ = 60°. С целью повышения стойкости зенкеров рекомендуется дополнительная заточка по уголкам под углом φ₁ = 30°. При обработке чугунов угол φ = 60° или 45°.

Режущая часть зенкера предназначена для удаления припуска. Ее длина (рис. 5.3)

Калибрующая часть зенкера обеспечивает необходимую точность размера отверстия, направляет зенкер в процессе обработки отверстия и служит запасом на его переточку. На ней расположены цилиндрические ленточки шириной f = 0,8...2,0 мм для d = 10...80 мм. Радиальное биение ленточек должно быть не более 0,04...0,06 мм.

Для снижения трения и исключения возможности защемления в от­верстии у зенкера предусматривается обратная конусность по ленточкам в пределах 0,04...0,10 мм на 100 мм длины в зависимости от диаметра инструмента. У твердосплавных зенкеров уменьшение диаметра задается в пределах 0,05... 0,08 мм на длине режущей пластины, а диаметр корпуса инструмента занижается на 0,01... 0,02 мм по отношению к размеру конца твердосплавной пластины.

Увеличение ширины ленточек твердосплавных зенкеров нецелесо­образно, так как оно сопровождается налипанием на них мелкой стружки и приводит к снижению стойкости инструмента. При увеличении обрат­ной конусности наблюдаются вибрации и происходит быстрая потеря размера зенкера при его переточке.

Число канавок. Зенкеры изго­тавливают, как правило, с тремя (хвостовые) или четырьмя (насад­ные) канавками. Применяются также насадные зенкеры крупных размеров (d > 58 мм) с шестью и более канавками. В тяжелом ма­шиностроении для снятия больших припусков применяют двузубые зенкеры (зенкеры-улитки), насажи­ваемые на оправки (рис. 5.4). Они имеют короткие и большие по объ­ему канавки и служат для обработ­ки отверстий диаметром до 300 мм.

Канавки зенкеров обычно винтовые, но могут быть и прямыми, на­пример у твердосплавных зенкеров для обработки сталей и чугунов вы­сокой твердости. У сборных зенкеров со вставными ножами, в том числе с напайными твердосплавными пластинами, канавки косые, наклонные к оси.

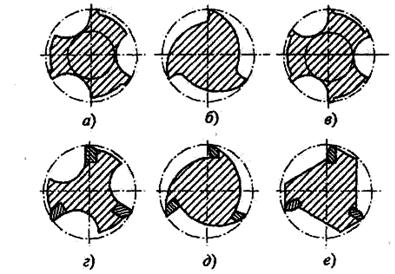

На рис. 5.5 показаны некоторые формы канавок, применяемые раз­ными инструментальными заводами. Криволинейная форма канавок (рис. 5.5, а...д) позволяет упростить изготовление зенкеров и сократить число операций, но требует специальных фасонных фрез. Канавки пря­молинейного профиля (рис. 5.5, е)часто используются при оснащении насадных зенкеров напайными твердосплавными пластинами.

Рис. 5.5. Основные формы канавок зенкеров

Передний угол γ_N ввиду малой длины главных режущих кромок и радиального их расположения можно определить по формуле

Отсюда при заданном значении γ_N угол наклона стружечных кана­вок tgω = tg γ_N sinφ.

При проектировании новых зенкеров рекомендуются следующие значения этих углов: при обработке сталей γ_N = 8... 12°, чугунов γ_N = 6... 10°, цветных металлов γ_N = 25...30°, твердых сталей и чугунов γ_N = 0...5°.

Для повышения прочности режущих кромок у зенкеров с напайными твердосплавными пластинами создают угол наклона главной режущей кромки +λ (рис. 5.6), предохраняющий от выкрашивания место стыка главных режущих и вспомогательных кромок. Рекомендуется брать угол λ = 12... 15°. При этом сход стружки происходит в направлении к хвосто­вику, а режущая кромка имеет превышение r₀ над осевой плоскостью, отсюда

Рис. 5.6. Угол λ наклона главной режущей кромки зенкера

Задний угол α у зенкеров, как и у спиральных сверл, создается за­точкой по плоскости или по конической и винтовой поверхностям. Для контроля осевого биения режу­щих кромок при заточке или до­водке на задней поверхности око­ло режущей кромки необходимо оставлять узкую ленточку шири­ной 0,03...0,05 мм (см. рис. 5.3, а ). При этом величина биения режу­щей кромки должна быть не бо­лее 0,05...0,06 мм. Заточка узкой ленточки крайне необходима, так как биение режущих кромок ока­зывает большое влияние на нор­мальную работу зенкеров и осо­бенно зенкеров, оснащенных твердым сплавом.
