Трансформаторы. Передача электрической энергии

Принцип действия трансформаторов, применяемых для повышения или понижения напряжения переменного тока, основан на явлении электромагнитной индукции. Простейший трансформатор состоит из сердечника замкнутой формы из магнитомягкого материала, на который намотаны две обмотки: первичная и вторичная (рисунок 7.13). Первичная обмотка подсоединяется к источнику переменного тока с ЭДС e ₁ (t), поэтому в ней возникает ток J ₁ (t), создающий в сердечнике трансформатора переменный магнитный поток Φ, который практически без рассеивания циркулирует по замкнутому магнитному сердечнику и, следовательно, пронизывает все витки первичной и вторичной обмоток. В режиме холостого хода, то есть при разомкнутой цепи вторичной обмотки, ток в первичной обмотке мал из-за большого индуктивного сопротивления обмотки. В этом режиме трансформатор потребляет небольшую мощность.

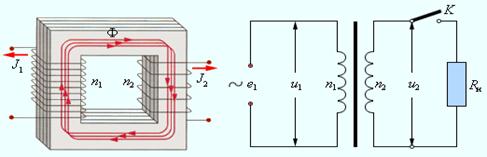

Рисунок 7.13. Простейший трансформатор и его условное изображение в схемах.

n ₁ и n ₂ – числа витков в обмотках

Ситуация резко изменяется, когда в цепь вторичной обмотки включается сопротивление нагрузки R _н, и в ней возникает переменный ток J ₂ (t). Теперь полный магнитный поток Φ в сердечнике создается обоими токами. Но согласно правилу Ленца магнитный поток Φ₂, создаваемый индуцированным во вторичной обмотке током J ₂, направлен навстречу потоку Φ₁, создаваемому током J ₁ в первичной обмотке: Φ = Φ₁ – Φ₂. Отсюда следует, что токи J ₁ и J ₂ изменяются в противофазе, то есть имеют фазовый сдвиг, равный 180°.

Другой важный вывод состоит в том, что ток J ₁ в первичной обмотке в режиме нагрузки значительно больше тока холостого хода. Это следует из того, что полный магнитный поток Φ в сердечнике в режиме нагрузки должен быть таким же, как и в режиме холостого хода, так как напряжение u ₁ на первичной обмотке в обоих случаях одно и то же. Это напряжение равно ЭДС источника e ₁ переменного тока. Так как магнитные потоки, пронизывающие обмотки, пропорциональны числу n ₁ и n ₂ витков в них, можно записать для первичной обмотки:

для вторичной обмотки:

.

Следовательно,

(7.40)

Знак минус означает, что напряжения u ₁ и u ₂ находятся в противофазе, также как и токи J ₁ и J ₂ в обмотках. Поэтому фазовый сдвиг φ₁ между напряжением u ₁ и током J ₁ в первичной обмотке равен фазовому сдвигу φ₂ между напряжением u ₂ и током J ₂ во вторичной обмотке. Если нагрузкой вторичной обмотки является активное сопротивление R _н, то φ₁ = φ₂ = 0.

Для амплитудных значений напряжений на обмотках можно записать:

(7.41)

Коэффициент K = n ₂ / n ₁ есть коэффициент трансформации. При K > 1 трансформатор называется повышающим, при K < 1 – понижающим.

Приведенные выше соотношения, строго говоря, применимы только к идеальному трансформатору, в котором нет рассеяния магнитного потока, и отсутствуют потери энергии на джоулево тепло. Эти потери могут быть связаны с наличием активного сопротивления самих обмоток и возникновением индукционных токов (токов Фуко) в сердечнике. Для уменьшения токов Фуко сердечники транформатора изготавливают обычно из тонких стальных листов, изолированных друг от друга. Существует еще один механизм потерь энергии, связанный с гистерезисными явлениями в сердечнике. При циклическом перемагничивании ферромагнитных материалов возникают потери электромагнитной энергии, прямо пропорциональные площади петли гистерезиса.

У хороших современных трансформаторов потери энергии при нагрузках, близких к номинальным, не превышает 1–2 %, поэтому к ним приближенно применима теория идеального трансформатора.

Если пренебречь потерями энергии, то мощность P ₁, потребляемая идеальным трансформатором от источника переменного тока, равна мощности P ₂, передаваемой нагрузке.

Отсюда следует, что

(7.42)

то есть токи в обмотках обратно пропорциональны числу витков.

Принимая во внимание, что U ₂ = R _н I ₂, можно получить следующее соотношение

(7.43)

Отношение R _экв = U ₁ / I ₁ можно рассматривать как эквивалентное активное сопротивление первичной цепи, когда вторичная обмотка нагружена на сопротивление R _н. Таким образом, трансформатор «трансформирует» не только напряжения и токи, но и сопротивления.

В электротехнике часто применяются трехфазные трансформаторы, предназначенные для одновременного повышения или понижения трех напряжений, сдвинутых по фазе относительно друг друга на углы 120°.

Рисунок 7.14. Условная схема высоковольтной линии передачи. Трансформаторы изменяют напряжение в нескольких точках линии. На схеме изображен только один из трех проводов высоковольтной линии

Мощные трехфазные трансформаторы используются в линиях передач электроэнергии на большие расстояния. Передача электрической энергии от электростанций до больших городов или промышленных центров на расстояния тысяч километров является сложной научно-технической проблемой.

Для уменьшения потерь на нагревание проводов необходимо уменьшить силу тока в линии передачи, и, следовательно, увеличить напряжение. Обычно линии электропередачи строятся в расчете на напряжение 400–500 кВ, при этом в линиях используется трехфазный ток частотой 50 Гц. На рисунке 7.14 представлена схема линии передачи электроэнергии от электростанции до потребителя.

Следует отметить, что при повышении напряжения в линиях передач увеличиваются утечки энергии через воздух. В сырую погоду вблизи проводов линии может возникнуть так называемый коронный разряд, который можно обнаружить по характерному потрескиванию. Коэффициент полезного действия линий передач не превышает 90 %.
