Мультиплексоры. Коммутаторы цифровых сигналов

Коммутаторы цифровых сигналов

Мультиплексор — функциональный узел, который имеет n адресных входов, N=2ⁿ информационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию. Коммутация определённой входной линии происходит в соответствии с двоичным адресным кодом a_{n -1},… a ₂, a ₁, a ₀.

Если адресный код имеет n разрядов, то можно осуществить N=2ⁿ комбинаций адресных сигналов, каждая из которых обеспечит подключение одной из N входных линий к выходной линии. Такой мультиплексор называют «из N в одну». При наличии избыточных комбинаций адресных сигналов можно спроектировать мультиплексор с любым числом входных линий N≤2ⁿ.

В простейшем случае при двухразрядном адресном коде (n=2) максимальное число входных адресных линий равно N=2ⁿ=4. Таблица истинности такого мультиплексора приведена на рисунке 33,а.

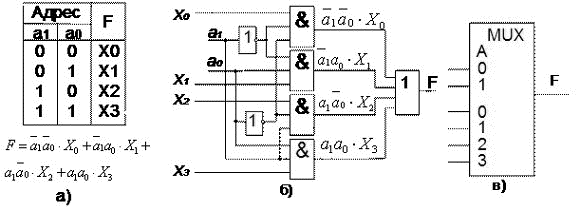

Рисунок 33 Мультиплексор 4:1 а) — Таблица истинности;

б) — Функциональная схема; в) — Условное графическое обозначение.

Характеристическое уравнение такого мультиплексора, записанное в соответствии с таблицей истинности, имеет вид:

Из полученного уравнения следует, что в состав функциональной схемы мультиплексора входят два инвертора, четыре схемы «И» и одна схема «ИЛИ» (Рисунок 33,б). Здесь адресными (управляющими) входами являются а ₁, а ₀, а информационными — Х0, Х1, Х2, Х3.

Условное графическое обозначение мультиплексора, в соответствии с ГОСТ 2.743-91, приведено на рисунке 33,в.

В настоящее время промышленность выпускает МС, в серии которых входят мультиплексоры с n=2, 3 и 4 адресными входами. При n=2 выпускаются сдвоенные четырёхканальные (2ⁿ=4) мультиплексоры, число входных информационных сигналов которых равно 2ⁿ+2ⁿ=8.

УГО сдвоенного 4-канального мультиплексора со стробированием К555КП12 приведено на рисунке 34,а.

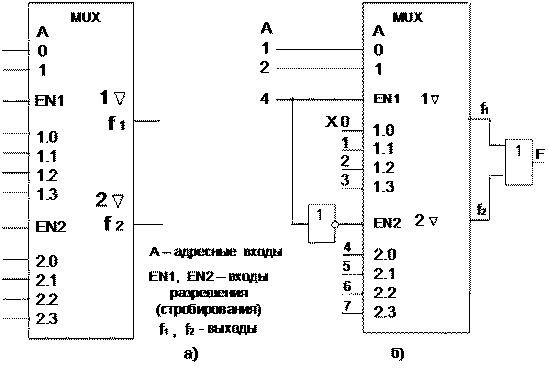

Рисунок 34 Сдвоенный 4-канальный мультиплексор К555КП12 а) и 8-канальный мультиплексор на его основе б).

Входы стробирования используются для построения мультиплексоров (коммутаторов) с k2ⁿ-информационными входами, k=2, 3, 4…

Схема мультиплексора 8:1 на основе сдвоенного 4-канального мультиплексора со стробированием приведена на рисунке 34,б.

Если подавать на информационные входы X _i постоянные уровни, соответствующие лог. «0» или лог. «1», то на выходе мультиплексора можно получить любую желаемую функцию переменных управляющего кода. При этом число переменных в реализуемой выходной функции будет равно разрядности управляющего кода.

В общем случае на информационные входы можно подавать не постоянные логические уровни, тогда на выходе мультиплексора реализуется логическая функция с большим числом переменных.
