Дешифраторы-демультиплексоры

Демультиплексор — это функциональный узел, осуществляющий управляемую коммутацию информацию, поступающую по одному входу, на N выходов. Таким образом, демультиплексор реализует операцию, противоположную той, которую выполняет мультиплексор.

Обобщённая схема демультиплексора приведена на рисунке 35. В общем случае число выходных линий N определяется количеством адресных входов n и равно N=2ⁿ.

Для случая n=2 функционирование демультиплексора осуществляется в соответствии с таблицей истинности, приведённой на рисунке 36,а.

Рисунок 35 Обобщённая схема демультиплексора

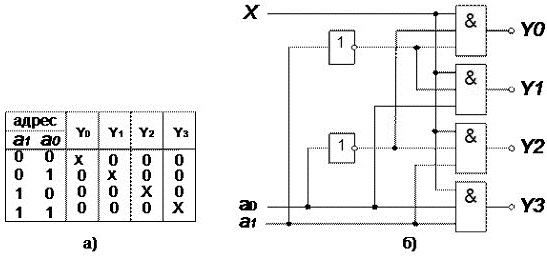

Рисунок 36 Таблица истинности — а) и функциональная схема 4-канального демультиплексора — б)

Из таблицы истинности записываем характеристические уравнения демультиплексора:

Соответствующая этим уравнениям функциональная схема демультиплексора приведена на рисунке 36,б. Она имеет в своём составе два инвертора и четыре элемента «И».

Сравнивая таблицы истинности и функциональные схемы демультиплексора и дешифратора, легко увидеть схожесть их функций. Если функция X=1 постоянно, то демультиплексор выполняет функции дешифратора. Учитывая схожесть выполняемых функций, микросхемы дешифраторов и демультиплексоров имеют одинаковое условное обозначение — ИЕ, называются «Дешифратор-демультиплексор» и могут выполнять функции и дешифратора и демультиплексора.

В качестве примера рассмотрим микросхему К155ИД4, УГО которой приведено на рисунке 37,а. Это сдвоенный 4-канальный дешифратор-демультиплексор. Каждая секция имеет один информационный вход (D и Ē), один вход разрешения , четыре выхода и два общих адресных входа (a₁, a₀). Возможные способы включения и режимы работы показаны на рисунке 36,б.

Рисунок 37 Микросхема К155ИД4 а) и возможные режимы её работы б).

Наличие у МС прямого и инверсного информационных входов позволяет простым их объединением получить третий адресный разряд а₂, а двух инверсных входов разрешения — общий вход разрешения дешифратора 3:8 или информационный вход демультиплексора 1:8.

Рассмотренную выше микросхему дешифратора К155ИД3 можно использовать в качестве демультиплексора с форматом 1:16. При этом входы разрешения дешифрации используются в качестве основного информационного входа X, а адресные входы и выходы используются по прямому назначению.
