Расчетные геометрические зависимости

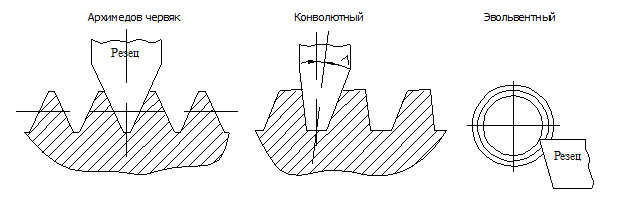

Геометрическая форма червяков

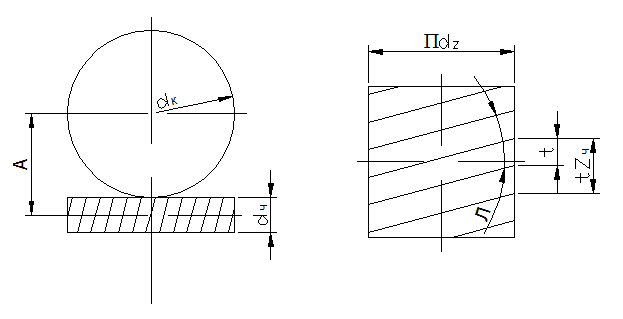

Рис. 40

Рис. 41

a_к и a_ч - диаметры делительных окружностей колеса в червяка;

t и m - шаг и модуль (осевой);

Z_к Z_ч - число зубьев колеса и число заходов червяка;

Z_ч = 1 + 4, обычно Z_ч = 1 + 2;

l - угол спирала зуба червяка;

q_ч- относительный диаметр червяка;

q_ч = 8 –13.

1. Передаточное отношение:

2. Угол наклона спирали нарезки зубьев:

3. Диаметры:

4. Межцентровое расстояние:

5. Размеры зубьев:

h_ч = m, h_н =1,2m,
