Параметры резьбы

НОРМИРОВАНИЕ ТОЧНОСТИ РЕЗЬБОВЫХ ПОВЕРХНОСТЕЙ И СОЕДИНЕНИЙ

Классификация резьб

Резьбы классифицируются по следующим признакам:

по профилю винтовой поверхности: треугольные, трапецеидальные, упорные и т.д.;

по форме поверхности, на которой выполнена резьба: ци­линдрические и конические, наружные и внутренние;

по направлению винтового движения резьбового контура: правые и левые;

по числу заходов: одно- и многозаходные;

по эксплуатационному назначению: общего применения и специальные.

К резьбам общего применения относятся:

а) крепежные (метрическая, дюймовая). Главное требование к ним - обеспечить прочность соединения и сохранить плотность стыка в процессе длительной эксплуатации;

б) кинематические (трапецеидальные и прямоугольные) ­для ходовых винтов. Главное требование к ним - обеспечить точное перемещение при наименьшем трении;

в) трубные и арматурные. Главное требование к ним ­обеспечить герметичность соединений.

Упорная резьба применяется для преобразования враща­тельного движения в поступательное силовое (домкраты, прессы). Главное требование к ней - обеспечить высокую нагрузочную способность.

В общем машиностроении наиболее широко применяется метрическая резьба. ГОСТ 24705-2004 устанавливает номинальный профиль метрической резьбы и размеры элементов профиля (рис. 1):

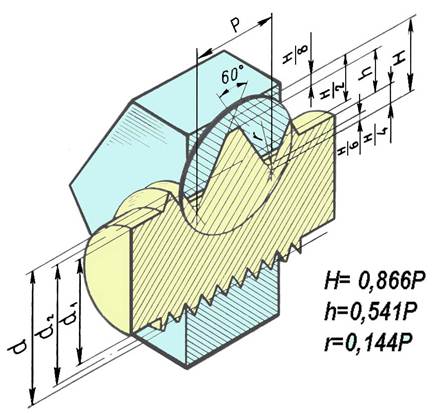

Рис. 1. Параметры метрических резьб

d - наружный диаметр наружной резьбы (болта); D -­наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр болта; D2 - средний диаметр гайки; d1 - внутренний диаметр болта; D1 - внутренний диаметр гайки; dз - внутрен­ний диаметр болта по дну впадины; Р - шаг профиля; Н - вы­сота исходного треугольника; a = 60° - угол профиля резьбы; R - номинальный радиус закругления впадины болта; Н= = P/2tga; Н1 = 5/8 Н (рабочая высота профиля); R = Н/6.

У резьбы с мелкими шагами одному и тому же наружному диаметру могут соответствовать разные шаги.

Профиль резьбы - контур сечения резьбы в плоскости, проходящей через ее ось.

Средний диаметр резьбы - диаметр воображаемого соос­ного с резьбой цилиндра, образующая которого пересекает про­филь резьбы в точках, где ширина канавки равна половине но­минального шага резьбы.

Наружный диаметр резьбы - диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впа­дин внутренней резьбы.

Внутренний диаметр резьбы - диаметр воображаемого цилиндра, вписанного касательно к впадинам наружной резьбы или вершинам внутренней резьбы.

Шаг резьбы (Р) - расстояние между соседними одноимен­ными боковыми сторонами профиля в направлении, параллель­ном оси резьбы.

Угол профиля резьбы (α) - угол между боковыми сторо­нами профиля.

Угол наклона боковой стороны профиля (а/2) - угол между боковой стороной профиля и перпендикуляром, опущен­ным из вершины исходного профиля симметричной резьбы на ось резьбы. Измеряя угол наклона боковой стороны профиля, можно установить перекос резьбы, происходящий от неточной установки изделия или инструмента. По полному углу перекос резьбы уста­новить нельзя.

Высота исходного профиля (Н) - высота остроугольного профиля, полученного при продолжении боковых сторон профиля до их пересечения.

Рабочая высота профиля(Н1) - высота соприкосновения сто­рон профиля наружной и внутренней резьб в направлении, пер­пендикулярном оси резьбы.

Длина свинчивания (l) - длина соприкосновения винтовых поверхностей наружных и внутренних резьб в осевом сечении. Длины свинчивания разбиты на три группы: S-короткие,N- нормальные, L-длинные.

ГОСТ 8724-2004 устанавливает диаметры резьбы от 0,25 до 600 мм и шаги от 0,075 до 6 мм. Установлено 3 ряда диаметров метрической резьбы. При выборе диаметра резьбы следует первый ряд предпочитать второму, второй - третьему.

Условное обозначение резьбы:

М24 - метрическая с номинальным диаметром 24 мм и крупным шагом;

М24х2 - метрическая с номинальным диаметров 24 мм и мелким шагом, равным 2 мм.

Для левой резьбы в условном обозначении появляется LH:

M24-LH - резьба метрическая с номинальным диаметром 24 мм и крупным шагом, левая.

ГОСТ 24705- 2004 устанавливает значения основных парамет­ров резьбы

(d = D, d 1 = D1, d2 = D2, dз).
