Геометрические характеристики эвольвентного

Свойства эвольвенты

Прямая, перекатываемая по окружности, называется образующей прямой.

Окружность, по которой перекатывается прямая при образовании эвольвенты, называется основной окружностью.

1. Образующая прямая всегда нормальна к эвольвенте и является касательной к основной окружности.

2. Длина нормали равна радиусу кривизны эвольвенты и соответствующей дуге окружности.

3. Эвольвента начинается на основной окружности и всегда расположена вне ее.

4. Эвольвента является кривой без перегибов.

5. Форма эвольвенты зависит от радиуса основной окружности.

зубчатого колеса

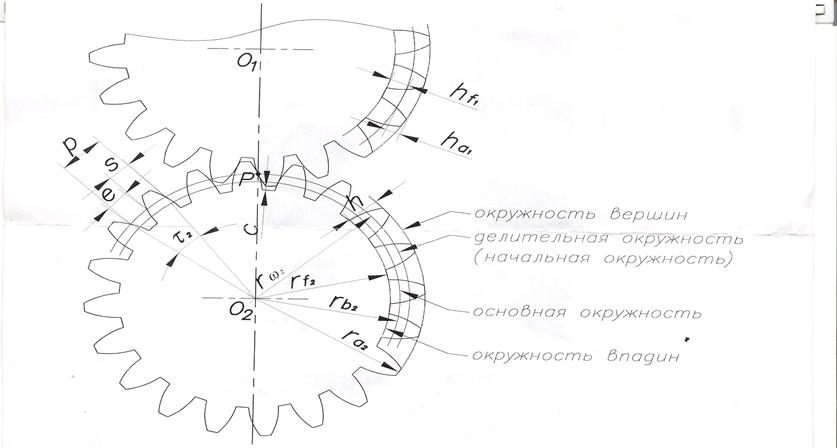

Окружность вершин - окружность, описанная из центра колеса и ограничивающая вершины зубьев.

Окружность впадин - окружность, описанная из центра колеса и ограничивающая его впадины со стороны колеса.

Делительная окружность - окружность, на которой расстояние между одноименными сторонами двух соседних зубьев равно шагу зуборезного инструмента. Делительные окружности совпадают с начальными, если межосевое расстояние пары зубчатых колес равно сумме радиусов делительных окружностей.

Модуль - значение следует выбирать по СТ СЭВ-310-76. Этим стандартом дан ряд значений от 0,05 до 100 мм:

- 1 ряд (предпочтительный): 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25 и т. д.;- 2 ряд: 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; И; 14; 18; 22 и т. д.

Окружной шаг зубчатого зацепления р – есть расстояние между одноименными точками двух соседних зубьев колеса, измеренное по дуге делительной окружности.

Высотой зуба h – называется радиальное расстояние между окружностью вершин и окружность впадин.

Разница в высоте ножки зуба одного колеса и высоте головки зуба другого необходима для образования радиального зазора:

Теоретически толщина зуба s и ширина впадины e по делительной окружности равны между собой:

Однако, чтобы создать боковой зазор, необходимый для нормальной работы зубчатой пары, зуб делается несколько тоньше, вследствие чего он входит во впадину свободно.

Межосевое расстояние двух сцепляющихся зубчатых колес определяется по формуле:

Передаточное отношение:

(8.7)

№ п/п	Название	Формула для вычисления (без смещения режущего инструмента)
	Диаметр окружности вершин
	Диаметр окружности впадин
	Диаметр основной окружности
	Диаметр начальной окружности
	Диаметр делительной окружности
	Модуль	m
	Число зубьев	z
	Шаг по делительной окружности
	Высота зуба
	Высота головки зуба
	Высота ножки зуба
	Толщина зуба по делительной окружности
	Ширина впадины между зубьями по делительной окружности
	Угловой шаг
