Синхронные триггеры

Фактически синхронные (тактовые) триггеры можно рассматривать как осо­бый тип асинхронных триггеров, в которых существуют определенные огра­ничения на возможность действия информационных сигналов, что позволяет существенным образом упростить их синтез и анализ. В синхронных тригге­рах допускается изменять информационные сигналы только на протяжении периодов, когда тактовые импульсы блокируют входные цепи и предотвра­щают изменение состояния триггера (предполагается, что синхронный триг­гер должен изменять свое состояние под влиянием тактового импульса).

Структура тактируемого уровнем "1" RS -триггера, приведена на рисунке 22, а. Синхронный RS -триггер, равно как и асинхронный RS -триггер, имеет запрещенную комбинацию RS = 11. Его схема широко используется при построении регистров.

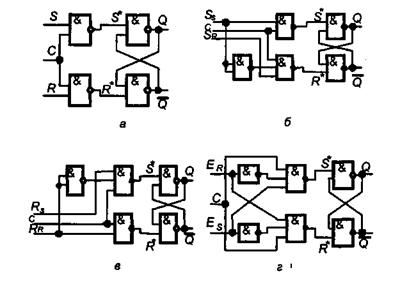

Рисунок 22 - Схемы тактируемых триггеров

Синхронный D -триггер функционирует таким образом, что при С= О он сохраняет свое состояние, а при С = 1 работает как асин­хронный D -триггер.

Если вход D соединить с выходом Q триггера, то D -триггер работает как счетный триггер, однако, по­скольку схема содержит только одну запоминающую ячейку, счетный триггер на базе данного D -триггера может управляться только импульсом. Структура D -триггера приведене на рисунке 23.

Рисунок 23 - Схема тактового D -триггера в базисе И-НЕ

В цифровых устройствах используются RS-, RST-, DV-, D- и JK -триггеры как основные типы триггеров, причем простейшие триггеры выполняются на ба­зовых вентильных элементах, если отсутствуют в составе серии логических элементов. Наибольшей популярностью у разработчиков аппаратуры пользуются универсальные D- и JK -триггеры.

Универсальные триггеры — триггеры, которые могут работать в разных ре­жимах и как разные типы триггеров. Обозначения универсальных триггеров представлены на рис. 24. Характеристические таблицы универсальных триггеров используются при синтезе произвольных цифровых устройств.

Рисунок 24 - Условные обозначения универсальных D -триггеров (а) и JK -триггеров (б)
