Схемы включения биполярного транзистора
|
|
|
|
Биполярный транзистор является активным прибором, позволяющим осуществлять усиление электрических сигналов. В конкретных электронных схемах он включается как четырехполюсник, у которого имеются входная и выходная цепи. Один из электродов транзистора является общим.
Возможны три схемы включения: схема с общей базой (ОБ), схема с общим эмиттером (ОЭ) и схема с общим коллектором (ОК).
Для обозначения напряжений, подаваемых на электроды транзистора, используют двойные индексы. Первый индекс идентифицирует электрод, на который подается напряжение, измеряемое относительно общего электрода, обозначаемого вторым индексом. Например,
- напряжение между коллектором и эмиттером,
— напряжение между коллектором и базой и т. д.

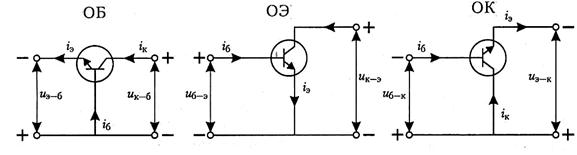

На рисунке показана полярность напряжений, соответствующая активному режиму работы транзистора, и направления токов в этом режиме (для транзисторов типа р-п-р полярность напряжений и направления токов противоположны).
|
|
|
|
|
