Постановка задачи здесь аналогична предыдущему методу. Системы коммутации на узле коммутации (УК) N-ISDN должны соединять между собой одновременно i каналов 1£i£v, где v- число каналов в направлении связи. При исследовании данной модели в работе [19] используется 3-я формула Эрланга (см. раздел 5.3).

Пусть на идеально-симметричную полнодоступную схему емкостью v и доступностью d поступает стационарный маркированный пуассоновский поток вызовов с параметром l. С вероятностью

поступает вызов, требующий для обслуживания i каналов. Если число свободных каналов в этот момент меньше i, то вызов теряется. Закон распределения длительности обслуживания вызовов принимается экспоненциальным с параметром b_i. В этих условиях действие системы можно описать марковским процессом

X(t)={x₁,…,x_i,…x_u},

где: x_i - число i-канальных вызовов, обслуживаемых системой в момент времени t.

Потери i-канальных вызовов будут происходить в случае, когда |X| + i > V.

Тогда потери i-канальных вызовов из-за занятости каналов пучка будут равны

,

а общие потери из-за занятости каналов пучка

,

где: P_V-j – вероятность занятости (V-j) каналов из v.

С учетом того, что среди i свободных i каналов могут находиться заблокированные, вероятность блокировки при установлении соединения для i-канального вызова:

,

где: P_j – вероятность занятости j каналов из v;

- условная вероятность того, что вызов, поступивший в i-ом состоянии системы будет обслужен;

- условная вероятность того, что вызов, поступивший в i-ом состоянии системы будет потерян;

.

Средневзвешенные потери вследствие внутренних блокировок на узле:

.

Общие потери от внутренних блокировок УК и потерь из-за блокировки исходящего пучка каналов:

.

Величина (d) интерпретируется как эффективная доступность узла коммутации в данном направлении. Тогда при d=V идеально-симметричная система переходит в полнодоступную и полученные формулы переходят в формулы мультисервисного полнодоступного пучка каналов. Изложенный метод может использоваться для определения качества обслуживания пользователей (прямая задача) и расчета ресурсов сети (числа каналов, скорости передачи и др.) – обратная задача.

Прямая задача.

Полагая, что пользователю сети может представляться обслуживание по каналам В, 2В и 30В, обозначим поступающие (исходящие и входящие) нагрузки соответственно через А₁, А₂, А₃₀. данное соотношение называется профилем трафика. Зададимся профилем трафика типа

А₁:А₂:А₃₀=90:9:1, причем А₁=12 Эрл.

Результаты вычислений по приведенным выше формулам представлены на рис. 7.2.

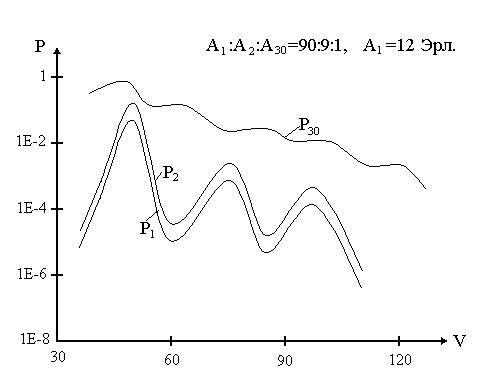

Рис. 7.2 – Зависимость P=f(V).

Из рисунка видно, что при общей тенденции к уменьшению, потери имеют волнообразный характер. Это означает, что необоснованное увеличение числа цифровых каналов может привести даже к ухудшению качества обслуживания для некоторых классов пользователей. Аналогичная тенденция сохраняется при изменении профиля трафика.

Обратная задача.

Результаты, полученные при решении прямой задачи позволяют сделать следующие выводы:

Ø Предоставление услуг, требующих различного числа канальных ресурсов, приводит к значительной неравномерности вероятности потерь для различных пользователей.

Ø При фиксированной емкости пучка каналов невозможно одновременно удовлетворить наперед заданное качество обслуживания для разных классов пользователей.

Одним из возможных подходов к решению этой задачи является использование нормированных средневзвешенных потерь (7.3).

Проиллюстрируем это понятие графиком зависимости потерь от числа двухмегабитных потоков для трафика, имеющего следующий профиль:

А₁:А₂:А₃₀=100:10:1.

При этом А₁=100 Эрл, А₂=10 Эрл,А₃₀=1 Эрл.

Рис. 7.3 – Зависимость потерь от числа двухмегабитных потоков

для трех классов пользователей.

Из рисунка видно, что при выборе средневзвешенных потерь Р=0,001 требуется 8 двухмегабитных трактов, что соответствует пропускной способности в 16 Мбит/с или V=240 каналов по 64 Мбит/с в каждом.

В этом случае качество обслуживания будет следующим:

Р₁=6,2Е-0,4, Р₂=1,27Е-0,3, Р₃₀=3,83Е-0,2.

Это является вполне приемлемым даже для наихудшего случая – предоставления услуги 30В.

Изложенный выше материал позволяет сделать следующие выводы:

Ø Расчет можно выполнять для средневзвешенных потерь.

Ø При выборе нормы среднеквадратичных потерь Р=0,001, качество обслуживания в наихудшем случае (услуга 30В) не превышает нескольких процентов.

Приведенные численные исследования различных профилей трафика показали, что при определении числа цифровых трактов достаточно ограничиться применением линейной регрессии.

На рис. 7.4 представлены зависимости необходимого числа двухмегабитных трактов от изменения интенсивности нагрузки А₁ для трех профилей:

А₁:А₂:А₃₀=100:0:0;

А₁:А₂:А₃₀=100:10:1;

А₁:А₂:А₃₀=100:10:3.

Профиль 100:0:0 соответствует случаю отсутствия мультисервисного обслуживания. На этом рисунке для сравнения показано число потоков 2Мбит/с, размещаемых в синхронном транспортном модуле STM-1 цифровой системы SDN.

Рис 7.4 – Зависимость числа двухмегабитных каналов от нагрузки А₁ для трех профилей трафика.

Из рисунка видно, что относительно небольшое увеличение числа пользователей услуги 30В, приводит к необходимости резкого увеличения пропускной способности магистралей. Например, увеличение трафика А₃₀ с4 до 12 Эрл удваивает число двухмегабитных потоков.

В заключение отметим, что в случае, если заданный трафик отличается от рассмотренных, то пользуясь рассмотренным методом, можно получить аналогичные расчетные формулы или номограммы.
