Коррозия

Абразивный износ.

Образование внешних отложений.

Процессы на внешней стороне поверхностей нагрева

Механизм образования отложений.

Минеральная часть топлива в процессе сжигания превращается в шлак и золовые частицы. Поведение золовых частиц в газоходе и топке зависит от химического состава и физических свойств топлива (температура плавления, вязкость, коэффициент теплопроводности, и т.д.).

Легкоплавкие компоненты золы имеют температуру плавления . К ним относятся хлориды (), сульфаты (). В зоне высоких температур данные компоненты находятся в парообразном состоянии. При снижении температуры газов они могут конденсироваться на поверхности труб.

Среднеплавкие компоненты имеют температуру плавления 900-1100°С; к ним относятся (пирит), , . Данные компоненты образуют первичный липкий слой на экранах и ширмах, если их касается факел.

Тугоплавкие компоненты имеют температуру плавления 1600-2800°С.

К ним относятся окислы кремния,. Эти компоненты проходят зону горения без изменения своего агрегатного состояния. Ввиду малых размеров частиц данных компонентов они, в основном, уносятся с золой.

В зоне температуры газов 700-800°С на поверхности труб конденсируются легкоплавкие соединения, образуя первичный липкий слой. На него налипают твердые частицы из среднеплавких и тугоплавких компонентов. Смесь затвердевает и образуется плотный первичный слой отложений, крепко сцепленный с поверхностью труб. Температура наружной поверхности слоя повышается, при этом конденсация прекращается. Далее на шероховатую наружную поверхность данного слоя попадают мелкие частицы тугоплавкой золы, образуя внешний сыпучий слой отложений.

В топочной камере в зоне контакта высокотемпературных газов с экранированными трубами могут появляться быстро нарастающие отложения из частиц золы и шлака, находящихся в размягченном или полужидком состоянии, которые затем охлаждаются и прочно схватываются с поверхностью труб. Имеет место процесс шлакования. Шлаковые наросты могут достигать веса нескольких тонн.

Особое внимание следует обратить на соединение окислов кальция в минеральной части топлива. При содержании CaO>40% (Березовские Б2) возникают неблагоприятные условия по загрязнению труб: (гипс). Гипс является связующим и ведут к образованию плотных отложений, крепко связанных с поверхностью труб. Спекшиеся отложения могут перекрывать межтрубные промежутки величиной до 400мм. Горизонтальные и слабонаклонные трубы загрязняются сильнее, чем вертикальные.

При организации топочного режима Березовских углей необходимо иметь температуру газов в поворотной камере не выше 800-850°С.

Для ограничения температуры газов в поворотной камере блоки 300МВт с котлами П-59 Рязанской ГРЭС, которые были рассчитаны на сжигание подмосковного угля марки Б2 и переведены на сжигание канско-ачинских углей данного месторождения, перемаркированы на пониженную нагрузку - 260 МВт. В 2001-2002 годах выполнена модернизация их топок на вихревое низкоэмиссионное сжигание, позволившая понизить уровень ядра факела и температуру газов за топкой. В результате были сняты ограничения по максимальной бесшлаковочной нагрузке на Березовских углях.

В зоне температур газов (конвективная шахта котла) наиболее распространены сыпучие отложения. Плотный подслой здесь отсутствует (конденсация паров щелочных металлов завершилась).

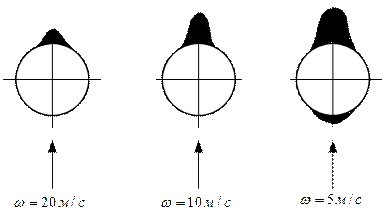

Сыпучие отложения образуются, в основном, на тыльной стороне труб по отношению к направлению движения потока газов. На лобовой части только при w <= 5 м/с и наличии в потоке тонкой летучей золы

На процесс образования сыпучих отложений оказывает влияние размер золовых частиц. По размеру частицы классифицируются на 3 группы:

1). . Данные частицы обладают минимальной инерцией, движутся по линиям тока. Следовательно, вероятность их осаждения невелика.

2). . Эти частицы обладают большой кинетической энергией, и при контакте с отложениями разрушает их.

3). . Данные частицы образуют основную часть сыпучих отложений.

Величина слоя отложений зависит от скорости оседания фракции третьей группы и скорости разрушения слоя крупными частицами второй группы.

Сыпучие отложения на поверхности труб ухудшают теплообмен, что учитывается коэффициентом загрязнения.

Величина сыпучих отложений определяется также расположением труб в пространстве (шахматное или коридорное - в 1,7 – 3,5 раза) и практически не зависит от концентрации золовых частиц.

Разрушающее воздействие крупных частиц на слой пропорционально скорости потока в 3-й степени. При загрязнение резко усиливается, поэтому при проектировании котлов выбирается 5-6 м/с при D =0,5D.

При сжигании мазутов и особенно высокосернистых мазутов на поверхности нагрева при образуются липкие отложения из и сульфитов. Плотные отложения стекловидного характера имеют состав . Отложения имеют тенденцию к быстрому росту; снижению теплообмена; увеличению сопротивления газового тракта. В результате снижается КПД котла и снижается продолжительность работы котла между очистками. Соединения V и S имеют, кислую основу, поэтому добавки к мазуту щелочных соединений приведут к образованию более рыхлых отложений. Аналогичный эффект имеем при приближении коэффициента избытка воздуха в топке - .

Дата добавления: 2014-01-11
