Штриховка и заливка

Штриховкой называется узор из повторяющихся линий, заполняющий область или замкнутый контур. В машиностроительных чертежах штриховкой показывают разрезы деталей или тип материала. В архитектурных чертежах штриховка применяется для обозначения материала покрытия.

Области, ограниченные замкнутыми линиями контура, могут быть закрашены (залиты) краской. Различают сплошную и градиентную заливки. Градиентная заливка достигается изменением пропорции смешиваемых красок в различных точках заливаемой области.

Шаблоны штриховок хранятся в файлах acad.pat и aadiso.pat. Для штриховок следует использовать отдельный слой, чтобы его можно было отключить. Кроме того, штриховку часто выполняют цветом, отличным от цвета той части чертежа, где она выполняется. Для ускорения анализа сложных замкнутых фигур и успешного заполнения их штриховкой рекомендуется создавать замкнутые фигуры с помощью команд BOUNDARY (Контур) и REGION (Область).

Для штрихования замкнутых областей рисунка служит команда ВНАТСН. Она вызывается либо с помощью кнопки панели DRAW, либо с помощью пункта меню Draw - Hatch. Команда ВНАТСН вызывает на экран диалоговое окно HATCH AND GRADIENT, показанное на рис. 3.7.

увеличить изображение

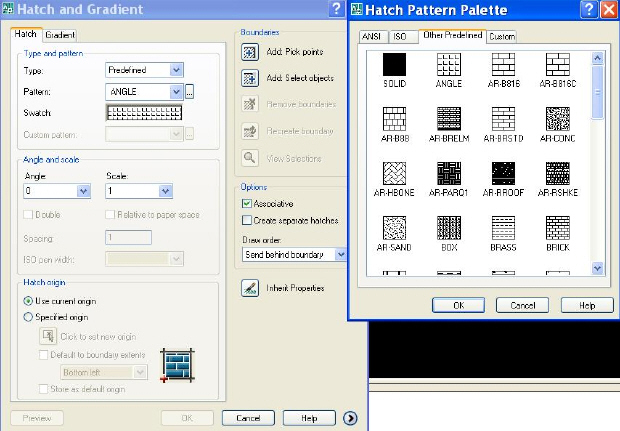

Рис. 3.7. Диалоговые окна для настройки штриховки

В диалоговом окне HATCH AND GRADIENT раскрывающийся список TYPE содержит три элемента:

PREDEFINED (Предопределенный).	Позволяет выбрать один из встроенных типов;
USER-DEFINED (Пользовательский).	Позволяет определить собственный шаблон штриховки, задавая угол, шаг и тип линии;
CUSTOM (Настраиваемый)	Позволяет выбрать один из ранее созданных шаблонов шриховки в файлах c расширением.pat

Для поиска нужного готового шаблона нужно щелкнуть на кнопке справа поля PATTERN (Шаблон). На экране появится диалоговое окно HATCH PATTERN PALETTE (Палитра шаблонов штриховки). На его закладках можно выбрать готовые штриховки.

После выбора предопределенного типа штриховки (шаблона) следует определить их угол поворота и масштаб в полях ANGLE и SCALE. В поле ANGLE задается угол поворота всей штриховки как целого. В поле SCALE задается коэффициент масштабирования шаблонной штриховки по обеим осям координат. Если в дальнейшем предполагается масштабирование заштрихованного объекта для вывода на бумагу, то масштаб штриховки нужно задать относительно размеров листа.

На рис. 3.8 показаны штриховки ANSI31 и BRICK для разных углов поворота шаблона и разных масштабных коэффициентов:

Рис. 3.8. Вид шаблонов штриховки при различных параметрах

В раскрывающемся списке ТУРЕ можно выбрать опцию USER-DEFINED. В этом случае образец строится с использованием текущего типа линии, угла и расстояния между линиями. В поле ANGLE задается угол наклона линий. В поле SPACING (Интервал) вводится расстояние между соседними линиями штриховки в единицах чертежа. Флажок в поле DOUBLE (Перекрестная) задает пересечение параллельных линий такими же линиями под углом .
