Менеджер размерных стилей

Создание размерных стилей

Управлять размерами лучше всего с помощью размерных стилей. Обычно каждый данный чертеж заполняют размерами одного стиля. Размерные параметры должны удовлетворять требованиям стандартов. Размеры подбирают к окончательному рабочему виду чертежа в пространстве листе для вывода на бумагу.

Для работы со стилями удобно пользоваться панелями инструментов Dimension и Styles, которые показаны на рис. 5.4. На панелях имеется окно раскрывающегося списка Dim Style Control с перечнем существующих стилей. А при щелчке по пиктограмме Dimension Style… вызывается диалоговое окно диспетчера размерных стилей Dimension Style Manager (рис. 5.5).

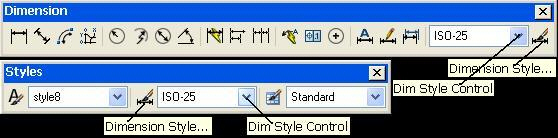

Рис. 5.4. Панели инструментов для работы со стилями

Это окно можно вызвать и другими способами:

• набрать в командной строке команду Dimstyle;
• выбрать команду меню Dimension - Dimension Style.

Рис. 5.5. Менеджер размерных стилей

Строка Current Dimstyle (Текущий размерный стиль) показывает имя того размерного стиля, который является активным (текущим) - им выполняется оформление новых размеров в чертеже в данный момент. Перечень стилей отображается в левом поле Styles. При открытии нового чертежа в нем по умолчанию установлен стандартный стиль ISO-25 с использованием текстового стиля Standard.

В центральной части диалогового окна поле просмотра Preview of (образец стиля) показывает внешний вид размеров, создаваемых данным стилем. Ниже, в поле Description (описание), приводится описание действующего стиля.

В правой части окна находятся следующие кнопки:

• Set Current (сделать текущим);
• New (новый);
• Modify (изменить);
• Override (переопределить);
• Compare (сравнить).

Если вы хотите сделать текущим стиль из числа перечисленных слева, то отметьте его в перечне Styles, и затем нажмите кнопку Set Current.
