Размерный текст

Вкладка Text (Текст) (рис. 5.11) диалогового окна New Dimension Style (Новый размерный стиль) описывает установки размерного текста. С ее помощью можно управлять внешним видом, выравниванием и расположением текста. Область Text Appearance (Свойства текста) содержит следующие установки:

• Text style - имя стиля размерного текста;
• Text color - цвет размерного текста;
• Fill color - цвет заливки текста;
• Text height - размер шрифта;
• Fraction height scale - масштаб символов дробей.

Кроме того, установка флажка Draw frame around text (Рамка вокруг текста) задает рамку вокруг размерного текста.

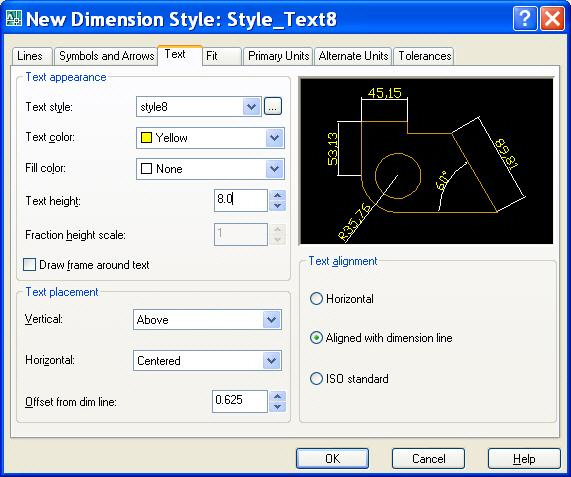

Рис. 5.11. Настройка параметров размерного текста

В следующей группе Text placement можно задать расположение размерного текста. В раскрывающемся списке Vertical можно увидеть четыре позиции:

• Above - текст располагается над размерной линией;
• Centered - текст располагается по центру в разрыве размерной линии (согласно стандарта США);
• Outside - текст располагается на несмежной с объектом стороне размерной линии;
• JIS -расположение текста зависит от угла наклона размерной линии в соответствии со стандартом Japanese Industrial Standards (Япония).

Раскрытый список Horizontal представлен на рис. 5.12:

Рис. 5.12. Варианты расположения размерного текста по горизонтали

При выборе Centered текст располагается по центру между выносными линиями.

Другие варианты At Ext Line (Возле выносной линии) и Over Ext Line (Над выносной линией) могут вызвать сложности при вертикальном расположении размера.

Смещение базовой линии размерного текста от размерной линии устанавливается в поле Offset from dim line.

Переключатели в группе Alignment позволяют задать различные способы выравнивания текста:

• Horizontal - текст выводится горизонтально между выносными линиями независимо от угла наклона размерной линии;
• Aligned with Dimension Line - текст выводится параллельно размерной линии;
• ISO Standard - если текст располагается между выносными линиями, то выравнивание выполняется параллельно размерной линии. Если текст располагается за пределами выносных линий, то выполняется горизонтальное выравнивание.

Задание 6.1. Создание нового размерного стиля в шаблоне чертежа

1. Откройте файл "MyFile.dwt".
2. Создайте новый текстовый стиль "Text8", задав Height = 8.0.
3. Создайте новый размерный стиль "Style_Text8" на основе ISO-25.
4. Задайте новые параметры:
• Text style = Text8;
• Arrow size = 8.0;
• Text height = 8.0.
5. Сделайте стиль текущим. Закройте менеджер стиля.
6. Сохраните файл как "MyFile.dwt" и закройте его.
