Размерные символы и стрелки

Вкладка Symdols and Arrows (Символы и стрелки) содержит соответствующие раскрывающиеся списки допустимых значений и формы размерных символов и стрелок (рис. 5.8):

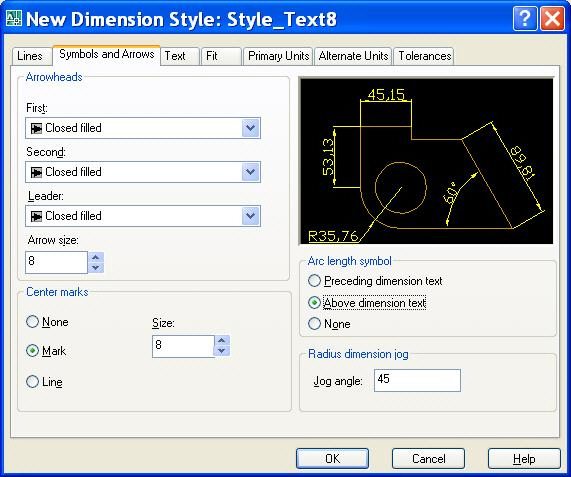

Рис. 5.8. Настройка размерных символов и стрелок

Изменить внешний вид стрелок на концах размерной линии и выноски Leader можно в группе символов Arrowheads (Стрелки). Размер стрелки задают в поле Arrowsize. Размеры стрелок надо задавать такими, какими они должны быть распечатаны на бумаге. Помимо обычных стрелок на концах размерных линий можно установить засечки, точки и другие символы из раскрывающегося списка (рис. 5.9).

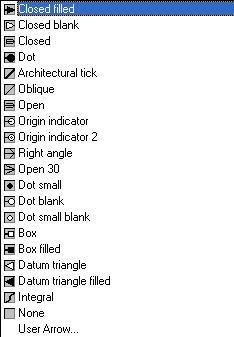

Рис. 5.9. Виды размерных стрелок

При задании типа стрелки в первом (First) раскрывающемся списке точно такой же тип автоматически устанавливается и во втором (Second) раскрывающемся списке. Если же требуются разнотипные стрелки, то после установки одного типа в первом списке нужно задать стрелки другого типа во втором списке. Обратите внимание на то, что по принятой терминологии "стрелками" называют окончания любого типа, в том числе засечки и точки.

Область Center Marks (Маркеры центра) определяет тип и размер маркера центра окружностей и дуг. Маркеры вычерчиваются путем щелчка на кнопке Center Mark панели инструментов Dimension. Можно набрать команду Dimcenter. Для создания маркера-крестика следует установить переключатель Mark, а для создания маркера в виде осевых линий - переключатель Line. Маркер-крестик обычно используют для обозначения на чертежах центров дуг, а взаимно-перпендикулярными осевыми линиями отмечают центры окружностей.

В этой области два параметра:

• None (Нет),
• Mark (Маркер),
• Line (Линия)).

В поле Size (Размер) задается размер маркера. При выборе Mark эта величина равна расстоянию от центра до одного из концов крестика. При выборе Line эта величина равна расстоянию от окружности до конца осевой линии.

Группа Arc length symbol (Символ размера вдоль дуги) предназначена для задания положения символа, обозначающего длину дуги в миллиметрах. По умолчанию символ располагается перед размерным числом. Его можно расположить над числом или удалить (рис. 5.10).

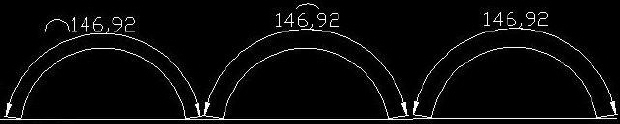

Рис. 5.10. Положение символа дуги в размере

В группе Radius dimension jog (Разрыв радиального размера) задается угол ломаной линии, которая обозначает радиус дуги или окружности с центрами за пределами чертежа.
