Разрезы

Виды

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. ГОСТ устанавливает следующие названия видов, получаемых на основных плоскостях проекций (рис. 7.2):

1 - вид спереди (главный вид);

2 - вид сверху;

3 - вид слева;

4 - вид справа;

5 - вид снизу;

6 - вид сзади.

Если виды смещены относительно главного вида, то они должны быть отмечены на чертеже надписью типа "Вид А". Направление взгляда должно быть указано стрелкой с соответствующей буквой. На плоскостях, не параллельных ни одной из плоскостей проекций, применяют дополнительные виды. Их также отмечают надписью типа "Вид Б". У связанного с дополнительным видом изображения предмета ставят стрелку с соответствующей буквой. Стрелка показывает направление взгляда.

На виде спереди следует давать максимально возможную информацию об изображаемом предмете. Детали целесообразно изображать по возможности в том положении, какое они занимают на сборочном чертеже. При этом детали, представляющие собой тела вращения, а также детали удлиненной формы предпочтительней изображать в горизонтальном положении, параллельно нижнему краю чертежа. На сборочных чертежах изделия или их составные части принято изображать в рабочем положении, занимаемом ими на месте установки.

Изображения предметов должны выполняться по методу прямоугольного проецирования на несколько плоскостей проекций. За основные плоскости проекций принимаются шесть граней куба (рис. 7.2).

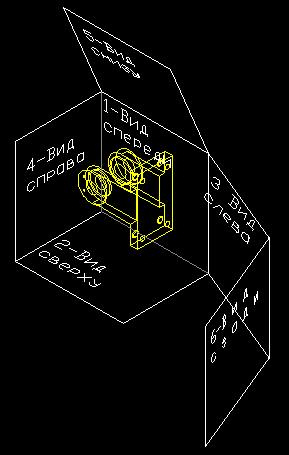

Рис. 7.2. Основные плоскости проекции

На чертеже грани куба разворачивают на плоскости (рис. 7.3). Изображение на фронтальной плоскости, т.е. вид спереди, принимается на чертеже в качестве Главного вида. Поэтому предмет следует располагать относительно фронтальной плоскости проекций так, чтобы изображение на ней давало бы наиболее полное представление о форме и размерах предмета.

На рис. 7.3 показано расположение видов чертежа "Вилка" по стандарту 2.305-68. Изображение на фронтальной плоскости мы принимаем за Главный вид. Положение каждого вида в системе координат чертежа определяется точкой привязки и углом поворота.

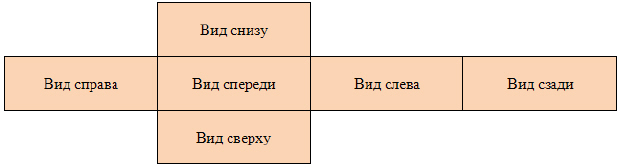

Рис. 7.3. Расположение видов чертежа "Вилка" по ГОСТ 2.305-68

В большинстве случаев показывают лишь три проекции: вид спереди (Главный вид), вид сверху и вид слева. В архитектурно-строительных чертежах они называются соответственно фасад, план и профиль.

В некоторых странах (в частности, в США) принят другой способ расположения видов. При этом способе предполагается, что соответствующая плоскость проекция расположена между глазом наблюдателя и изображаемым предметом.

Расположение проекционных видов чертежа вилки представлено на рис. 7.4. При черчении в системе AutoCAD их иногда называют системными видами.

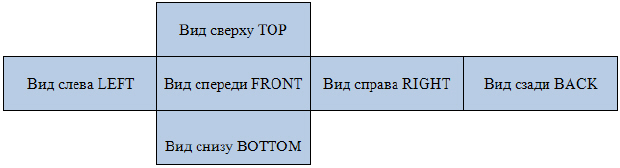

Рис. 7.4. Расположение видов чертежа "Вилка" по стандартам США
