Сечения

Сечение - изображение части изделия, мысленно разрезанного секущей плоскостью. На сечении показывается только то, что оказалось непосредственно в секущей плоскости.

В зависимости от расположения на чертеже сечения разделяются на:

• вынесенные, когда они располагаются вне расположения предмета;
• наложенные, когда они совмещаются с соответствующим видом предмета.

Секущие плоскости следует выбирать так, чтобы получать нормальные поперечные сечения. Для несимметричных сечений, расположенных в разрыве или наложенных, линию сечения проводят со стрелками, но буквами не обозначают. Стрелки, показывающие направление взгляда, проводятся перпендикулярно к следу секущей плоскости. Допускается располагать сечение на любом месте чертежа, а также с поворотом. В случае поворота к надписи добавляется слово "повернуто".

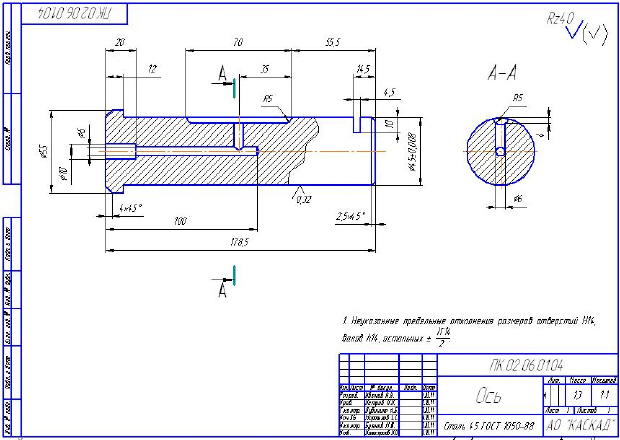

На рис. 7.6 представлен чертеж оси с вынесенным сечением.

увеличить изображение
Рис. 7.6. Чертеж оси с вынесенным разрезом

Задание 7.1. Выполнить черчение видов, разрезов и сечений. Начертить вилку по рис. 7.5 и ось по рис. 7.6. Эти чертежи будут использованы в упражнении лекции 8 для сборочного чертежа.
