Вопросы. Деталь - изделие, изготовленное из однородного материала без применения сборочных операций

Краткие итоги

Ключевые термины

Деталь - изделие, изготовленное из однородного материала без применения сборочных операций.

Сборочная единица - изделие, составные части которого подлежат соединению между собой сборочными операциями (в том числе сваркой, пайкой, склеиванием и пр.).

Комплекс - два и более специфицированных изделия, не соединенных сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.

Комплект - два и более изделия, не соединенных сборочными операциями, представляющие набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера (например, ЗИП, комплект измерительной аппаратуры).

Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Сборочный чертеж - документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

Спецификация - документ, определяющий состав сборочной единицы, комплекса или комплекта.

Выполнение конструкторской документации в процессе проектирования определяется государственными стандартами. В стандартах определяются виды изделий и конструкторских документов. В лекции описана методика создания сборочного чертежа на основе изготовленных ранее чертежей деталей. Описана также методика создания спецификаций, в частности, в виде стандартных таблиц, размещаемых в чертеже.

1. В каких режимах может работать программа AutoCAD?
2. Что такое модель и лист?
3. По какой команде можно изменить фоновый цвет экрана в модели?
4. Какие команды называются прозрачными?
5. Как открыть окно настройки параметров привязки и отслеживания?
6. Какой формат имеет команда в командной строке по умолчанию?

Упражнение "Деталировка сборочного чертежа"

В данной лекции вы познакомились с методикой создания сборочного чертежа и его компоновки из готовых чертежей деталей. Однако существует и другой способ создания сборочных единиц - проектирование и компоновка всего изделия в целом. В этом случае разработка ведется постепенно, от узла к узлу. Проектировщик сразу ищет оптимальное расположение узлов и деталей, исходя из условий их работы. Чертеж выполняется в увеличенном масштабе и в двух проекциях. По одной проекции трудно судить о пространственном расположении деталей.

Такое проектирование называют проектированием "сверху вниз". Его поручают только опытным конструкторам-разработчикам. После завершения компоновки сборочного чертежа его отдают менее опытным конструкторам для "деталировки"

На рис. 8.3 показан сборочный чертеж вентиля. На рис. 8.25 сборка показана более крупным планом. На рис. 8.26 приведена спецификация вентиля.

увеличить изображение

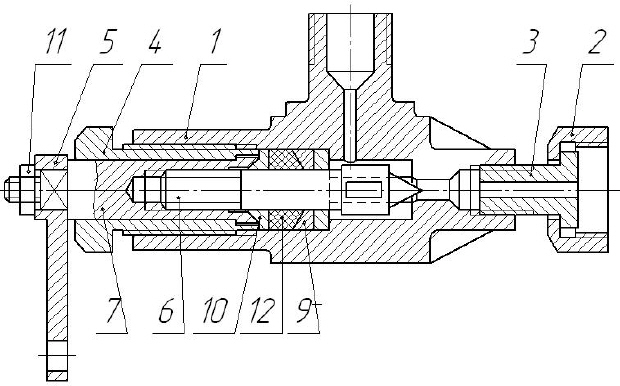

Рис. 8.25. Вентиль в разрезе

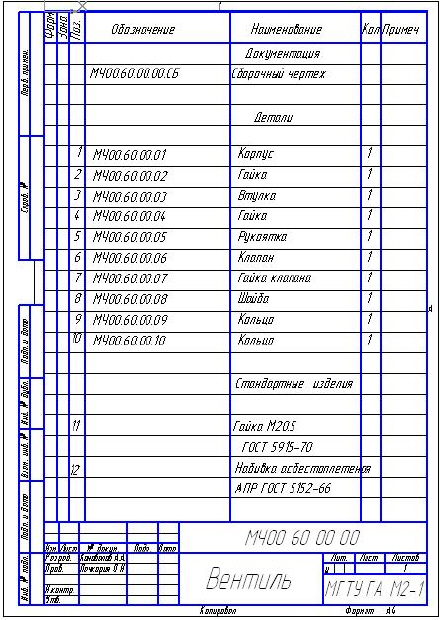

Рис. 8.26. Спецификация вентиля

Проведите деталировку чертежа. Начертите 10 деталей вентиля.
