Основные принципы размещения помещений

Безопасность при эксплуатации автоматизированных комплексов достигается путем их рациональной планировки, соблюдения техники.безопасности и безаварийной работы оборудовании оборудования,а также использования специальных устройств, обе­спечивающих безопасность обслуживающего персонала. Плани­ровка оборудования на участках должна обеспечивать свободный, удобный и безопасный доступ обслуживающего персонала к обо­рудованию, к органам управления и аварийного отключения обо­рудования и механизмов, входящих в состав участка. Желательно, чтобы органы управления и аварийных блокировок были размеще­ны на общем пульте управления и дублированы вдоль фронта обо­рудования по трассе возможных перемещений обслуживающего персонала.

При планировке автоматизированных участков необходимо обеспечить нормальные условия освещения и обзора для опера­тора.

С точки зрения обеспечения безопасности обслуживающего персонала планировки, характеризующие расположение рабочих зон транспортных устройств и операторов, можно разделить на три типа (рисунок 15.3).

Комплексы, исключающие возможность появления оператора в пределах рабочей зоны промышленного робота при его работе, показаны на рисунке 15.3, а. Обычно это комплексы с круговым ог­раждением, при раскрытии створки которого посылается сигнал на останов транспортного устройства. К числу таких комплексов относят те, в которых транспортное устройство встроено в ос­новное технологическое оборудование. Требуемые переналадки и коррекция работы транспортного устройства должны осуществ­ляться на пульте оператора вне рабочей зоны транспортного уст­ройства.

Комплексы с совмещением рабочих зон оператора и транспорт­ного устройства показаны на рисунке 15.3, б. В таких комплексах требуется применять специальные меры безопасности обслужива­ющего персонала. Это комплексы с автономным транспортным устройством, осуществляющим единичное или групповое обслуживание оборудования.

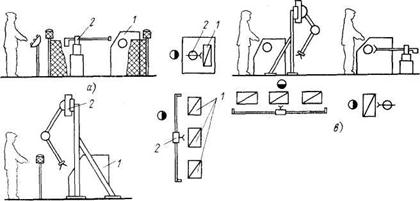

1 – станок; 2 – промышленный робот (манипулятор)

Рисунок 13.3 – Основные типы планиро­вок роботизированных

технологи­ческих комплексов:

Появление человека в рабочей зоне транс­портного устройства должно вызывать автоматическую блоки­ровку его работы.

Комплексы с разделением рабочих зон оператора и транспорт­ного устройства, когда транспортное устройство работает с тыла, а оператор перемещается вдоль фронта оборудования, показаны на рисунке 15.3, в. В этом случае появление человека в рабочей зоне транспортного устройства также должно вызывать автоматиче­скую блокировку работы транспортного устройства.

Снятие сигнала выполняет оператор, осуществляющий наладку и обслуживание автоматического участка. Пульт управления автоматическим участком должен размещаться вне рабочей зоны транспортных средств – в месте, обеспечивающем хорошее и удоб­ное наблюдение за работой автоматического участка. Если ав­томатические участки, оснащены несколькими пультами управления, необходимо предусмотреть соответствующие блокировки, предотвращающие параллельное управление от различных пуль­тов. Кнопки аварийных блокировок автоматического участка дол­жны быть расположены в пределах рабочей зоны оператора на расстоянии не более 4 м одна от другой.

При планировке автоматизированных участков необходимо исключить пересечение трасс следования оператора и транспорт­ных средств.

При планировке автоматизированных участков необходимо исключить пересечение трасс следования оператора и транспорт­ных средств.

Применение автоматических средств обнаружения пожаров является одним из основных условий обеспечения пожарной безо­пасности, так как позволяет оповестить дежурный персонал о по­жаре и месте его возникновения. С этой целью в помещениях рас­полагают дымовые извещатели из расчета один извещатель на 60…70 м². Эвакуационные выходы из помещений следует распола­гать рассредоточено. Ширина путей эвакуации должна быть не менее 1 м, а ширина дверей на путях эвакуации — не менее 0,8 м, причем двери должны открываться наружу.

Для обеспечения чистоты воздушной среды шлифовальные, полировальные и заточные станки необходимо оборудовать защит­но-обеспыливающими кожухами и местными вытяжными вентиля­ционными устройствами.

Бытовые помещения чаще всего располагают в двухэтажной (или с большим числом этажей) пристройке к производственному корпусу, в нижней части которой размещают вспомогательные отделения цеха и санитарные узлы; во втором и более высоких этажах размещают гардеробы и душевые, конторские помещения и помещения психологической разгрузки персонала Некоторые варианты планировочных решений бытовых помещений показаны на рисунке 14.4.

Максимальный комфорт и наилучшие архитектурно-планиро­вочные решения для производственных корпусов с числом рабо­тающих до 1,5…2 тыс. достигаются при размещении комплекса бытового обслуживания в отдельно стоящем здании, связанном переходами с производственными помещениями.

Курительные комнаты располагают на расстоянии не более 100 м от наиболее удаленного рабочего места. Эти комнаты дол­жны быть оборудованы скамейками и урнами в соответствии с принятыми проектом интерьера для бытовых помещений.

Стены, двери и оборудование санитарных узлов должны быть облицованы такими материалами, которые при смывании с них грязи не меняют цвет и с которых стекает вся влага. Обязательна установка поливочных кранов с горячей и холодной водой для мытья полов, стен и оборудования. Питьевые устройства (ко­лонки) размещают непосредственно на производственных площа­дях в местах, наиболее удобных для пользования ими. Они могут быть как одноместными, так и многоместными.

а – о одним вводом; б – с двумя входами; в ~ план расположения шкафов

Рисунок 14.4 - Примеры планировки гардеробов в бытовых помещениях, размещае­мых в пристройке к производственному корпусу

В типовых проектах бытовых пристроек каждый зал гардероб­ной разбит на блоки-ячейки, снабженные необходимыми санитарно-техническими устройствами (умывальники, душевые). Группа шкафов отделены от проходов раздвижными дверями, благодаря чему можно использовать гардероб для обслуживания разного числа мужчин и женщин. Два изолированных светлых прохода делят потоки идущих на работу и с работы. Ширина между шка­фами 2 м, что дает возможность устроить скамьи для переодева­ния всех пользующихся гардеробом. В блоках размещены двой­ные шкафы для хранения уличной и домашней одежды и одинар­ные шкафы для хранения рабочей одежды. Габаритные размеры двойных шкафов 350×500×1800 мм; одинарных — 250 × 500 ×1800 мм. В пристройках устанавливают душевые кабины закры­того типа с местами для переодевания. Число кранов для умы­вания — один на десять человек, независимо от специальности работающих и выполняемых ими операций технологического процесса. При гардеробных предусмотрены устройства для уборки с использованием холодной и горячей воды всех помещений гар­дероба. В гардеробных рекомендуется также устанавливать при­способления для чистки обуви, сушки волос, зеркала.

Для автоматов, киосков и лотков радиус обслуживания при­нимают равным 50..90 м; их устанавливают обычно в непосред­ственной близости от производственных участков или в отдельных случаях (при допустимости этого по гигиеническим требованиям) на самих производственных участках. Необходимые площади под автоматы 0,2 м²; под киоски – 3…4 м². Буфеты, а также разда­точные и доготовочные столовые обслуживают работающих в ра­диусе 200—400 м, и их организуют при больших производствен­ных корпусах в бытовых помещениях. Буфеты требуют площадь 0,05 м², а доготовочные столовые – 0,6 м² для обслуживания од­ного питающегося человека.
