Диаграмма Парето. Данная диаграмма названа в честь итальянского экономиста Парето

Данная диаграмма названа в честь итальянского экономиста Парето. Диаграмма Парето позволяет распределить усилие при решении возникающих проблем качества. Ее построение начинают с классификации возникающих проблем по отдельным факторам. После этого начинают сбор и анализ статистического материала по каждому фактору.

В прямоугольной системе координат по оси абсцисс откладывают равные отрезки, рассматриваемые фактором. По оси ординат – величину их вклада в изучаемую проблему. При этом порядок расположения фактора таков, что влияние каждого последующего фактора, расположенного по оси абсцисс, уменьшается по сравнению с предыдущим фактором. В результате получится диаграмма в виде столбчатого графа, столбики которого соответствуют отдельным факторам. Высота столбиков уменьшается слева направо.

Построим гистограмму вкладов дефекта различных технологических операций.

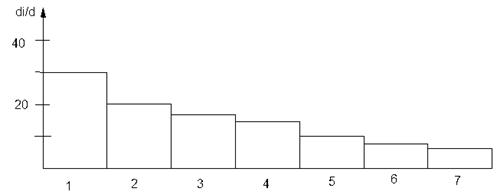

Рис. 12. Гистограмма вкладов дефекта различных технологических операций

По оси абсцисс отложим суммарное количество дефектов готовых ИМС, по оси ординат – относительную долю числа дефектов от рассматриваемого.

1 – припайка кристалла (26%);

2 – герметизация (22%);

3 – разладка выводов (19%);

4 – фотолитография (18%);

5 – осаждение диэлектрика (7%);

6 – диффузия (5%);

7 – металлизация (3%).

Суммируя последовательно высоту всех столбиков гистограммы, получим ломаную кумулятивную прямую, которую называют кривой Парето.

Рис. 13. Кривая Парето
