Поверхности вращения. Поверхности вращения имеют произвольную образующую, движущуюся по окружности

Поверхности вращения имеют произвольную образующую, движущуюся по окружности.

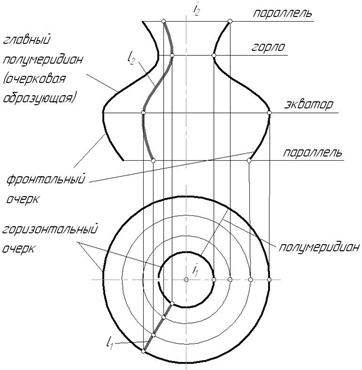

Каждая точка образующей l движется по окружности с центром на оси вращения i (рис. 6.4). Это окружность называется параллелью. Параллель, проходящая через наиболее удаленную от оси вращения точку образующей, называется экватором, а через ближайшую – горлом. Линия m, получаемая при пересечении поверхности плоскостью, проходящей через ось вращения, называется меридианом. Все меридианы поверхности вращения конгруэнтны. Каждый из них разделяется на два, симметричных относительно оси вращения, полумеридиана.

Рис. 6.4

Меридиан, лежащий в плоскости, параллельной плоскости проекций, называется главным меридианом. В данном примере он определяет фронтальный очерк поверхности, горизонтальный очерк определяется экватором и горлом.
