Шифратори

Шифратор – це типова комбінаційна схема, призначена для перетворення просторового унітарного коду в двійковий код з природним порядком ваг.

Унітарний код, як уже відмічалось, має в своєму записі одну одиницю. З урахуванням цього можна вважати, що шифратор виконує функцію зворотну функції дешифратора, хоча в загальному випадку вихідний код може відрізнятися від коду з природним порядком ваг.

Таблиця істинності шифратора для трирозрядного вхідного коду з природним порядком ваг наведено у наступній таблиці

.

Програма CD_8_3 призначена для реалізації шифратора з 8 в 3 мовою AHDL з використанням таблиці істинності TABLE.

SUBDESIGN CD_8_3

(

cod_in[7..0]: INPUT;

cod_out[2..0]: OUTPUT;

)

BEGIN

TABLE

cod_in[] => cod_out[];

B"00000001" => 0;

B"00000010" => 1;

B"00000100" => 2;

B"00001000" => 3;

B"00010000" => 4;

B"00100000" => 5;

B"01000000" => 6;

B"10000000" => 7;

END TABLE;

END;

Результати моделювання роботи розглянутого шифратора наведено на рис. 13.

Рис. 13

Таблиця істинності шифратора для перетворення позиційного коду в двійковий код з інверсними виходами та входами керування має вигляд

EIN

7N

6N

5N

4N

3N

2N

1N

0N

A2N

A1N

A0N

GSN

EON

H

X

X

X

X

X

X

X

X

H

H

H

H

H

L

H

H

H

H

H

H

H

H

H

H

H

H

L

L

L

X

X

X

X

X

X

X

L

L

L

L

H

L

H

L

X

X

X

X

X

X

L

L

H

L

H

L

H

H

L

X

X

X

X

X

L

H

L

L

H

L

H

H

H

L

X

X

X

X

L

H

H

L

H

L

H

H

H

H

L

X

X

X

H

L

L

L

H

L

H

H

H

H

H

L

X

X

H

L

H

L

H

L

H

H

H

H

H

H

L

X

H

H

L

L

H

L

H

H

H

H

H

H

H

L

H

H

H

L

H

Нижче наведено програму (текстовий файл NCD_8_3), яка реалізує наведену таблицю істинності. Результати моделювання при різних значеннях входів керування, наведено на рис. 14, 15.

SUBDESIGN NCD_8_3

(

cod_in[7..0], EIN: INPUT;

cod_out[2..0], GSN, EON: OUTPUT;

)

BEGIN

TABLE

EIN, cod_in[] => cod_out[],GSN,EON;

1,B"xxxxxxxx" => 7,1,1;

0,B"11111111" => 7,1,0;

0,B"0xxxxxxx" => 0,0,1;

0,B"10xxxxxx" => 1,0,1;

0,B"110xxxxx" => 2,0,1;

0,B"1110xxxx" => 3,0,1;

0,B"11110xxx" => 4,0,1;

0,B"111110xx" => 5,0,1;

0,B"1111110x" => 6,0,1;

0,B"11111110" => 7,0,1;

END TABLE;

END;

Рис. 14

Рис. 15

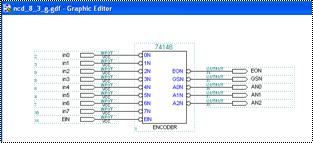

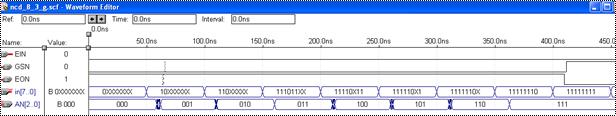

Реалізація убудованого шифратора 74148, реалізованого в пакеті MAX+plus та результати моделювання наведено на рис 16.

Рис. 16

Як бачимо результати моделювання побудованого шифратора (рис. 14) і убудованого шифратора 74148 співпадають.
