Побудова дешифраторів з використанням мовою опису апаратури AHDL

Приклад 3. Побудувати повний дешифратор при з використанням мови опису апаратури AHDL та дослідити його роботу.

Побудову шифраторів з використанням мови опису апаратури AHDL можна виконати декількома способами.

1⁰. Реалізація повного дешифратора при з використанням оператора CASE мови AHDL (текстовий файл dc3_8_t). На рис. 6 наведено результати моделювання побудованого дешифратора.

SUBDESIGN dc3_8_t

(

code[2..0]: INPUT;

Out[7..0]: OUTPUT;

)

BEGIN

CASE code[] IS

WHEN 0 => Out[]=B"00000001";

WHEN 1 => Out[]=B"00000010";

WHEN 2 => Out[]=B"00000100";

WHEN 3 => Out[]=B"00001000";

WHEN 4 => Out[]=B"00010000";

WHEN 5 => Out[]=B"00100000";

WHEN 6 => Out[]=B"01000000";

WHEN 7 => Out[]=B"10000000";

END CASE;

END;

Рис. 6

2⁰. Реалізація повного дешифратора при з використанням таблиці істинності TABLE мови AHDL (текстовий файл dc3_8_tr_tb)). На рис. 7 наведено результати моделювання побудованого дешифратора.

SUBDESIGN dc3_8_tr_tb

(

i[2..0]: INPUT;

Y[7..0]: OUTPUT;

)

BEGIN

TABLE

i[]=>Y[];

0 => 1;

1 => 2;

2 => 4;

3 => 8;

4 => 16;

5 => 32;

6 => 64;

7 => 128;

END TABLE;

END;

Рис. 7

Приклад 4. Побудувати неповний дешифратор при користуючись мовою опису апаратури AHDL.

1⁰. Реалізація неповного дешифратора при з використанням таблиці істинності TABLE мови AHDL (текстовий файл dc3_5_tr_tb). На рис. 8 наведено результати моделювання побудованого дешифратора.

SUBDESIGN dc3_5_tr_tb

(

k[2..0]: INPUT;

Z[7..0]: OUTPUT;

)

BEGIN

TABLE

k[]=>Z[];

0 => B"xx000001";

1 => B"xx000010";

2 => B"xx000100";

3 => B"xx001000";

4 => B"xx010000";

5 => B"xx100000";

END TABLE;

END;

Рис.8.

2⁰. Реалізація неповного дешифратора при з використанням оператора DEFAULTS мови AHDL (текстовий файл dc3_5_np_t). Результати моделювання наведено на рис. 9.

SUBDESIGN dc3_5_np_t

(

in[2..0]: INPUT;

z[7..0]: OUTPUT;

)

BEGIN

DEFAULTS

Z[] = GND;

END DEFAULTS;

TABLE

in[] => z[];

0 => 1;

1 => 2;

2 => 4;

3 => 8;

4 => 16;

5 => 32;

END TABLE;

END;

Рис. 9

Зауважимо, що у випадку використання змінної х як імені вхідної групи, компілятор видає повідомлення про помилку вигяду.

Це зв’язано з тим, що змінна х є зарезервованим ідентифікатором.

Нижче наведено програму, яка реалізовує неповний дешифратор 4_5 та результати його моделювання (рис. 10).

SUBDESIGN dc4_5_tr_tb

(

k[3..0]: INPUT;

Z[15..0]: OUTPUT;

)

BEGIN

TABLE

k[]=>Z[];

0 => B"xxxxxxxxxx000001";

1 => B"xxxxxxxxxx000010";

2 => B"xxxxxxxxxx000100";

3 => B"xxxxxxxxxx001000";

4 => B"xxxxxxxxxx010000";

5 => B"xxxxxxxxxx100000";

END TABLE;

END;

Рис. 10

Приклад 5. Користуючись пакетом MAX+plus II побудувати дешифратор на два входи і чотири виходи, на одному з яких формується низький потенціал (логічний 0), на інших – високий (логічна 1). Нижче наведено таблицю істинності такого дешифратора

Функції виходу для такого дешифратора мають вигляд:

, , , .

Схема та результати такого дешифратора наведено на рис. 11.

Рис. 11

Приклад повного трирозрядного дешифратора з інверсними виходами наведено в [1].

Крім інформаційних входів дешифратори мають додаткові входи керування. Сигнали на цих входах, наприклад, дозволяють функціонувати дешифратору або переводять його у пасивний стан, при якому, незалежно від сигналів на інформаційних входах, на всіх виходах встановлюється рівень логічної одиниці.

Вхід дозволу дешифратора може бути прямим або інверсним. У дешифраторів з прямим входом дозволу активним рівнем є рівень логічної одиниці, а у дешифраторів з інверсним входом – рівень логічного нуля.

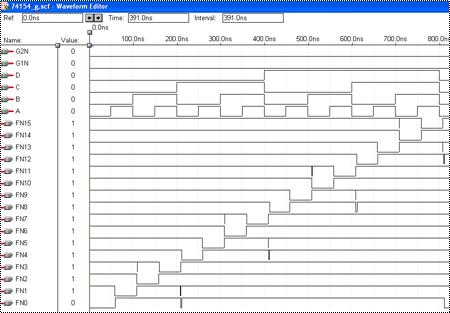

Як приклад, на рис.12 наведено схему включення дешифратора 74154 (вітчизняний аналог К155ИД3). Дана ІМС має чотири входи A, B, C, D, два входи дозволу G1, G2 і шістнадцять інверсних виходів 0, 1, …,15. У режимі дешифратора з числового генератора на входи G1, G2 подається 0, а на адресні входи – код з діапазону 0000…1111. У режимі демультиплексора один із входів дозволу, наприклад G1, використовується в якості інформаційного. Інформаційний сигнал у вигляді логічного 0 із цього входу розподіляється на виходи 0…15 у відповідності зі станом адресних входів, тобто режими дешифратора і демультиплексора практично не відрізняються. Робота дешифратора у режимі дешифратора ілюструється схемою, наведеною на рис. 12-13.

Рис. 13

Рис. 12
