Прокатное производство

1. Характеристика процесса. Прокатка — вид обработки дав­лением, при котором заготовка обжимается двумя вращающимися валками прокатного стана.

Деформация металла при прокатке происходит на небольшом участке ABB_tA_t (рис..5,a), который называется зоной дефор-

Рис..5. Основные виды прокатки

3, Основные виды прокатки. Различают три основных вида прокатки: продольную, поперечную и поперечно-винтовую.

При продольной прокатке (рис..5,a) заготовка перемеща­ется перпендикулярно к осям валков, которые вращаются в про­тивоположных направлениях. До 90 % всего проката изготов* ляют продольной прокаткой (листы, полосы, прутки), -

При поперечной прокатке (рис..5,б) валки с параллельными осями вращаются в одном направлении и вращают заготовку, ко­торая деформируется, перемещаясь вдоль оси валков.

Поперечно-винтовая прокатка (рис..5,e) осуществляется вра­щающимися в одном направлении и расположенными под углом один к другому валками. Такое расположение валков обеспечивает возникновение осевого усилия, перемещающего заготовку.

Поперечная и поперечно-винтовая прокатки применяются при изготовлении изделий с переменным по длине сечением. Принцип поперечно-винтовой прокатки используется также при прошивке трубных заготовок.

4. Сортамент проката определяется совокупностью профилей и размеров прокатанного металла. Профилем прокатанного изделия называется форма его поперечного сечения.

По сортаменту продукцию прокатного производства можно разделить на следующие группы: 1) сортовой прокат; 2) листовой прокат; 3) трубы; 4) специальный и периодический прокат.

Сортовая сталь делится на профили общего назначения — круг­лая, полосовая, квадратная, угловая, швеллеры, двутавровые балки и др. (рис. IV.6,a) и профили специального назначения— рельсы и профили для автотракторостроения, судостроения, транс­портного машиностроения и других отраслей промышленности (рис. 6).

Листовая сталь делится на тонколистовую (толщиной менее 4 мм) и толстолистовую. Некоторые сорта листовой стали предна­значены для определенных отраслей промышленности, среди них выделяют сталь: котельную, автотракторную, электротехническую и др.

Трубы разделяют на две группы: бесшовные и сварные. Кроме того, выпускают трубы фасонные и переменного сечения.

К специальным видам проката относятся вагонные колеса, зубчатые колеса, шары, периодический прокат (рис. 6,г), а также гнутый профиль (рис..6,д).

Заготовками для сортового проката являются блюмы (сечением от 150 х 150 до 450 X 450 мм), а для листового проката — слябы (толстые плиты толщиной до 350 мм).

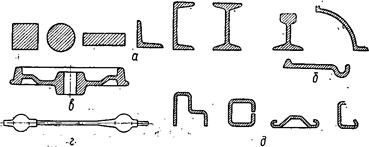

Рис. 6. Основные профили проката
