Стопорение шплинтами
|
|
|
|
Стопорение шплинтами (шплинтовка) гаек — надежный и очень распространенный способ стопорения, применяемый в наиболее ответственных узлах.

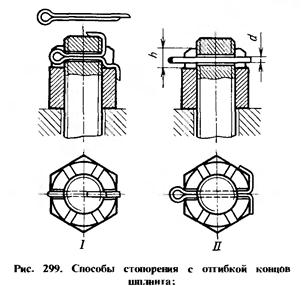

В современных конструкциях (рис. 299) для увеличения хода затяжки (пределов шплинтуемости) в верхней части гайки делают пазы (обычно шесть — по числу граней гайки) глубиной h, существенно большей диаметра d шплинта. Шплинт, выполненный из проволоки полукруглого сечения, вводят в один из пазов гайки и в поперечное отверстие в верхней, ненагруженной, части болта; концы шплинта огибают.
|
|
|
|
