Вязка проволокой

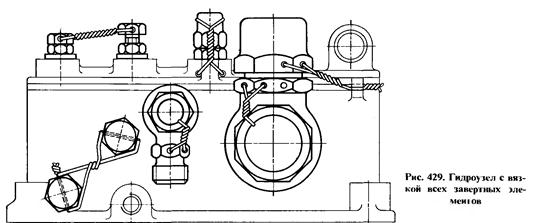

Во многих случаях применяют стопорение гаек при помощи проволоки. Проволоку про­пускают через отверстие в гранях стопоримой гайки и через отверстие в смежной гайке или в каком-нибудь близлежащем элементе дета­ли, или в специально устанавливаемом эле­менте (винт, штифт и т. д.). Концы проволоки скручивают плоскогубцами (рис. 351).

Операцию сверления отверстий в гайках вы­полняют в специальных приспособлениях. Обычно сверлят три отверстия (рис. 351,7), ре­же шесть (рис. 351,77). При таком способе сто- порения увеличение числа отверстий не имеет смысла, так как правильная вязка может быть осуществлена при большом угле поворота гайки; в отличие от большинства других пози­тивных способов стопорения вязка позволяет осуществить практически бесступенчатую угловую фиксацию гайки.

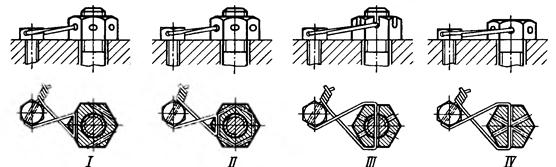

При вязке надо соблюдать следующее правило: натяжение, возникающее при скручивании концов проволоки, должно создавать мо­мент, способствующий завертыванию стопо­римой гайки (рис. 353, Ш). При противоположном направлении вязки (рис. 353,/) проволока не предотвращает самоотвертывание гай­ки; напротив, появляется момент, способств ующий самоотвертыванию.
