Промежуточный участок

Когда искра гаснет (Точка 7), это проявляется как пик в форме волны, сопровождаемой острым снижением и рядом колебаний, которые уменьшаются в горизонтальную линию. Должно быть минимум три - пять колебаний. Слишком малое количество колебаний указывают на внутреннюю проблему катушки (катушка или конденсатор прерывателя).

ОБРАТИТЕ ВНИМАНИЕ: Крайслер EIS (электронная система воспламенения) ненормальность катушки не может быть определена, исследуя форму волны, потому что включение питания катушки начинается немедленно в конце линии горения искры.

Некоторые типичные неисправности, которые могут быть обнаружены на промежуточном участке осциллограммы вторичного напряжения:

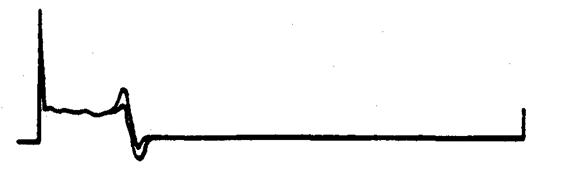

Рис 4.2.29 Частично замкнутые витки катушки или неисправный конденсатор.

Рис 4.2.30 Разомкнута цепь питания первичной обмотки катушки (обратите внимание, что нет никаких колебаний при включении)

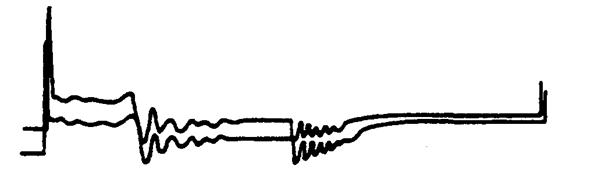

Рис 4.2.31 Неустойчивое напряжение во вторичной обмотке катушки, пониженное сопротивление изоляции во вторичной обмотке.
