Определение механических свойств при растяжении

Для определения прочности, упругости и пластичности чаще всего материалы подвергают испытанию на растяжение на специальных машинах (например, Р – 20, Р – 50 или зарубежных фирм Инстрон, Цвик и др.).

Стандартные образцы (ГОСТ 1497 – 84) круглой или плоской формы подвергают растяжению постоянно фиксируя при этом величину нагрузки и степень деформации записывая их прибором – самописцем в виде диаграммы (рисунок 33).

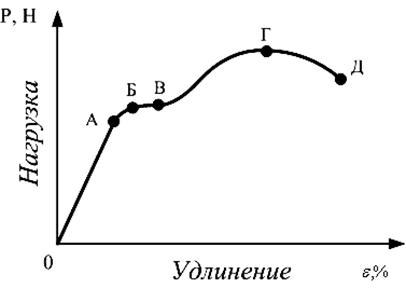

Рисунок 33 – Диаграмма растяжения

На диаграмме растяжения (см. рисунок 33) можно выделить несколько характерных участков:

Участок 0-А – зона упругих деформаций. Под действием приложенных сил происходит только незначительное смещение атомов или поворот блоков кристалла. После снятия нагрузки, смещенные атомы под действием сил притяжения или отталкивания возвращаются в исходное равновесное состояние, и кристаллы приобретают свою первоначальную форму и размеры. Упругая деформация характеризуется прямо пропорциональной зависимостью от напряжения и упругим изменением размеров междуатомных расстояний.

Участок А-Б – начало пластических деформаций в отдельных зернах.

Участок Б-Г – упруго-пластические деформации (у нескольких материалов сталь ст.1, ст.2 может наблюдаться площадка текучести материала – участок Б-Г). При снятии нагрузки устраняется лишь упругая составляющая деформации. Пластическая часть деформации остается. Пластическая (остаточная, необратимая) деформация, остающаяся после снятия нагрузки, связана с перемещением атомов внутри кристаллов на относительно большие расстояния и вызывает остаточные изменения формы, структуры и свойств без макроскопических нарушений сплошности металла. Пластическая деформация в кристаллах может осуществляться скольжением и двойникованием. Скольжение – это смещение отдельных частей кристалла (одной части относительно другой) под действием касательных напряжений, когда эти напряжения в плоскости и направлении скольжения достигают определенной критической величины (рисунок 34, а). Двойникование – это перестройка при деформации части кристалла в новое положение, зеркально симметричное к недеформированной части кристалла относительно плоскости, называемой плоскостью двойникования ММ (рисунок 34, б). Скольжение (сдвиг) в кристаллической решетке протекает по наиболее плотно усеянным атомами кристаллическим плоскостям и кристаллографическим направлениям, где величина сопротивления сдвигу наименьшая. Это объясняется тем, что расстояние между соседними атомными плоскостями наибольшее, а связь между ними наименьшая.

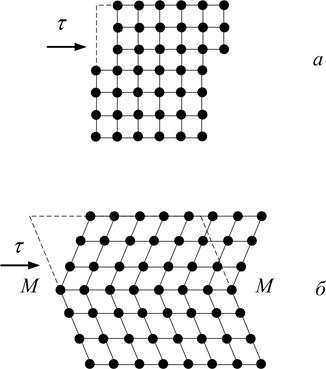

а – сдвигом, б – двойникованием

Рисунок 34 – Схемы деформации

Участок Г-Д – стадия разрушения материала. При наличии данного участка после достижения точки Г (предела прочности) происходит образование шейки (местного утончения образца).

Прочность – способность материала сопротивляться разрушению под действием нагрузок. Она оценивается пределом текучести и пределом прочности.

Упругость – способность материала восстанавливать первоначальные формы и размеры после снятия нагрузки. Такая закономерность для материалов наблюдается при нагрузках до Р _А.

Максимальное напряжение до которого материал ведет себя практически упруго (остаточная деформация не превышают выше 0,05%) называется пределом упругости:

, [МПа] (8)

где P _0,05 – нагрузка, Н,

F ₀ – площадь поперечного сечения, мм².

Предел текучести физический (σ_τ) – это наименьшее напряжение, при котором образец деформируется без заметного увеличения нагрузки (участок Б-В, см. рисунок 33):

, [МПа] (9)

При этом для пластичных материалов, например, отожженной низкоуглеродистой стали наблюдается площадка текучести.

Малопластичные материалы не имеют площадки текучести, поэтому их характеризуют условным пределом текучести σ_0,2, т.е. таким напряжением, при котором остаточная деформация составляет 0,2%.

Предел прочности σ_в или временное сопротивление – это максимальное напряжение соответствующее наибольшей нагрузке, предшествующее разрушению образца:

, [МПа] (10)

В момент, соответствующий нагрузке Р _max появляется заметное местное сужение образца (шейка). Если до этого момента образец имел цилиндрическую форму, то теперь растяжение образца сосредоточивается в области шейки. Участку Г-Д соответствует быстрое уменьшение сечения шейки, вслед­ствие этого растягивающая сила уменьшается, хотя напряжение растет (площадь сечения в шейке F _к< F ₀; рисунок 35).

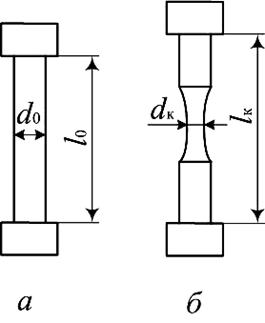

а – в исходном состоянии, б – после растяжения

Рисунок 35 – Образец для растяжения

При дальнейшей деформации шейка сужается и образец разрывается по наименьшему сечению F _K, где напряжения в действительности достигают наибольшего значения. Моменту разрыва соответствует точка Д, усилие разрыва обозначим Р _к. Отношение разрывающего усилия к действительной площади сечения в месте разрыва F _K называется истинным сопротивлением разрыву:

, [МПа] (11)

Аналогичным образом, меняя схему нагружения (изгиб, сжатие, кручение), можно определить пределы прочности материалов при σ_и, σ_сж, σ_кр.

Пластичность – способность материала изменять форму и размеры под действием внешних сил, при этом не разрушаясь. Пластичность оценивается относительным удлинением δ и относительным сужением ψ.

(12)

(13)

где l к, l ₀ – длинна образца до растяжения и после соответственно, мм

F ₀, F _к – площадь сечения образца до растяжения и после соответственно, мм²

Чем пластичнее материал, тем больше значение ψ и δ. У хрупких материалов они стремятся к нулю.
