Исходные данные для расчета колонны

Общие требования при проектировании конструкций

ПРОИЗВОДСТВЕННОГО ЗДАНИЯ

ОДНОСТУПЕНЧАТАЯ КОЛОННА

_____________________________________________________________

При проектировании конструкций промышленного здания следует строго соблюдать требования строительных норм и правил, обеспечивающих необходимую надежность, капитальность, долговечность и заданные условия эксплуатации здания в целом, а также отдельных элементов и соединений конструкций.

Элементы конструкций должны иметь минимальные сечения, удовлетворяющие требованиям норм с учетом сортамента на прокат. В составных сечениях, устанавливаемых расчетом, недонапряжение не должно превышать 5%.

При компоновке сечений следует широко использовать экономичные профильные элементы. В составных сечениях из отдельных листов их размеры должны быть увязаны со стандартами и ГОСТами.

Конструктивная схема ступенчатой колонны, работающей на внецентренное сжатие, изображена на рис. 8.1.

Рис. 8.1. Конструктивная схема колонны

Основные размеры колонны приняты по данным примера 6.1. Геометрические длины колонны: l ₂ = H_в = 6,3 м; l ₁ = H_н = 14,1 м. Соотношение жесткостей надкрановой EI ₂и подкрановой EI ₁ частей колонны EI ₂/ EI ₁ = 0,2. Материал колонны – сталь класса С255 с расчетным сопротивлением R_y = 24 кН/см² при толщине t = 10 – 20 мм и R_y = 23 кН/см²при толщине t > 20 мм.

Значения расчетных усилий приведены:

– для надкрановой части колонны для двух сечений на рис. 8.2;

– для подкрановой части колонны на рис. 8.3.

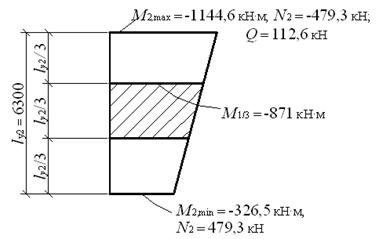

Рис. 8.2. Расчетные усилия для расчета надкрановой части колонны

Рис. 8.3. Расчетные усилия для расчета подкрановой части колонны:

а – для расчета наружной ветви; б – для расчета подкрановой ветви

Определяющим предельным состоянием внецентренно-сжатой колонны является потеря устойчивости, зависящая в первую очередь от гибкости стержня. Проверку прочности необходимо делать только для колонн, имеющих ослабленные сечения, а также при значениях приведенного эксцентриситета m ₁>20. Устойчивость стержня проверяется как в плоскости, так и из плоскости действия момента. Сечение ступенчатой колонны подбирается раздельно для надкрановой (верхней) и подкрановой (нижней) частей.
