Делители напряжения

Предназначены для уменьшения напряжения.

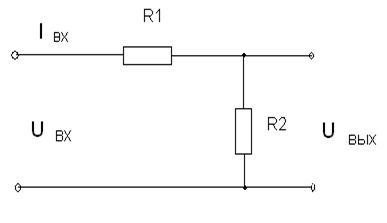

Рисунок 2 - Делитель напряжения

R1 – верхнее плечо делителя; R2 – нижнее плечо.

Последовательное соединение резисторов R1, R2 преобразует входное напряжение Uвх в ток:

который создает падение напряжения на резисторах. Выходное напряжение, снимаемое с резистора R2, составляет

Из формул видно, что выходное напряжение Uвых меньше входного Uвх в раз, т.е. является поделенным.

Входное напряжение Uвх распределяется между резисторами:

Это означает, что напряжение на каждом из резисторов меньше входного.

Параметры делителя напряжения:

- коэффициент передачи ,

- входное сопротивление

Выход делителя напряжения, как и выход любого устройства, всегда работает на какую-либо нагрузку R_Н (рис.3)_.

Рисунок 3 - Делитель напряжения под нагрузкой

Одним из пояснений действия делителя являются эпюры входного и выходного напряжений. Эти эпюры (рис.4) показывают, что выходное напряжение Uвых меньше входного Uвх как на постоянном а, так и на переменном б токах, причем формы Uвх и Uвых всегда совпадают.

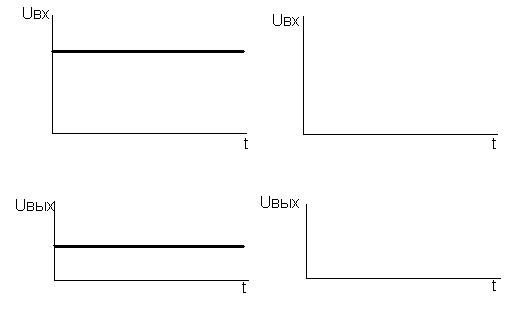

Рисунок 4– Эпюры входного и выходного напряжений делителя:

а) – на постоянном токе; б) – на переменном токе
