Основная надпись и ее расположение

ФОРМАТЫ

ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ

Форматы листов чертежей и других документов установлены ГОСТ 2.301-68. Основные форматы имеют следующие обозначения и размеры сторон:

Обозначение. АО A1 А2 АЗ А4: Размеры сторон, мм: 841 х 1189, 594 х 841 420 х 594, 297 х 420, 210 х 297

Допускается при необходимости применять формат А5 с размерами сторон 148 х 210 мм. Формат А0 имеет площадь 1 м².

Дополнительные форматы образуются кратным увеличением коротких сторон основных форматов. Дополнительные форматы, как правило, выбирают следующие:

А0 х 2(1189 х 1682); А0 х 3(1189 х 2523);

А1 х 3(841 х 1782); A1 х 4(841 х 2378);

А2 х 3(594 х 1261); А2 х 4(594 х 1682); А2 х 5(594 х 2102);

А3 х 3(420 х 891); АЗ х 4(420 х 1189); АЗ х 5(420 х 1486); АЗ х 6(420 х 1782); АЗ х 7(420 х 2080);

А4 х 3(297 х 630); А4 х 4(297 х 841); А4 х 5(297 х 1051); А4 х 6(297 х 1261); А4 х 7(297 х 1471); А4 х 8(297 х 1682); А4 х 9(297 х 1892).

Обозначение дополнительного формата состоит из обозначения основного формата и его кратности, например А4 х 3 (размеры сторон 297 х 630 мм), А4 х 5 (размеры сторон 297 х 1051 мм).

Формат листа определяется размерами внешней рамки, выполненной тонкой линией. Ширина поля для подшивки 20 мм, остальных полей 5 мм.

Форма, размеры и порядок заполнения основной надписи и дополнительных граф в конструкторских документах установлены в ГОСТ 2.104-68

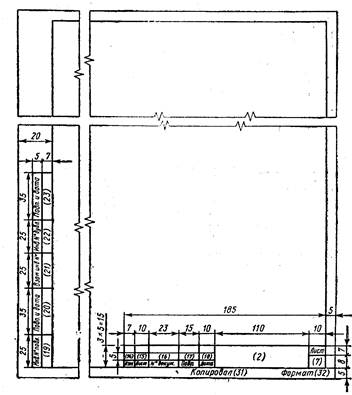

Содержание, расположение и размеры граф основной надписи и дополнительных граф, а также размеры рамок на чертежах и схемах должны соответствовать форме 1 (рис. 3), в текстовых документах— форме 2 на первом, или заглавном, листе и формам 2а и 2б (рис. 3) на последующих листах. Допускается также применять форму 2а на последующих листах чертежей и схем.

Основную надпись, дополнительные графы и рамки выполняют основными и сплошными тонкими линиями.

Располагают основную надпись в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны формата, так как этот формат используют только с вертикальным расположением длинной стороны. Листы других форматов располагают длинной стороной как горизонтально, так и вертикально. Расположение основной надписи на листах представлено на рис. 4.

Рис. 2.

Рис. 3

Рис. 4.
