Шрифты чертежные

ЛИНИИ

МАСШТАБЫ

Масштабом называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта.

Масштабы изображений на чертежах выбирают из следующих рядов:

Масштабы уменьшения: 1:2, 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Натуральная величина: 1:1. Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Допускается применять масштабы уменьшения на чертежах генеральных планов крупных объектов 1:2000; 1:5000; 1:10 000; 1:20 000; 1:25 000; 1:50 000 и масштабы увеличения 100n:1, где n — целое число.

На чертежах масштаб обозначают в соответствующей графе основной надписи по типу 1:1, 1:2, 2:1 и т. д., на поле чертежа — по типу Ml:1, М1:2, М2:1 и т. д.

Начертания и основные назначения линий на чертежах всех отраслей промышленности установлены в ГОСТ 2.303-68 (рис.2.8). Специальные назначения линий (изображения резьбы, шлицев, границы зон с различной шероховатостью и т. д.) определены в соответствующих стандартах ЕСКД.

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от размеров и сложности изображения, а так же форматов чертежа. Все остальные линии находятся в пределах от S/3 до S/2. Исключение составляют разомкнутая линия сечений, которая находится в пределах от S до 1,5 S и штрихпунктирная утолщенная (для обозначения, например, поверхности подлежащей термообработке), которая находится в пределах (S/2…S/3)S.

Основные типы линий: сплошная толстая, сплошная тонкая, сплошная волнистая, штриховая, штрихпунктирная и сплошная тонкая с изломами.

Примеры применения линий даны на рис. 5.

Рис. 5.

Чертежные шрифты, применяемые для нанесения всех надписей на чертежах и других технических документах, установлены ГОСТ 2.301-81. Чертежный шрифт содержит русский, латинский и греческий алфавиты, арабские и римские цифры, а также знаки.

Размер шрифта h определяется высотой прописных букв, мм: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Типы шрифтов:

тип А без наклона (толщина линий шрифта d=1/14 h);

тип А с наклоном около 75^o (d =1/14 h);

тип Б без наклона (d =1/10 h);

тип Б с наклоном около 75^o (d =1/10 h).

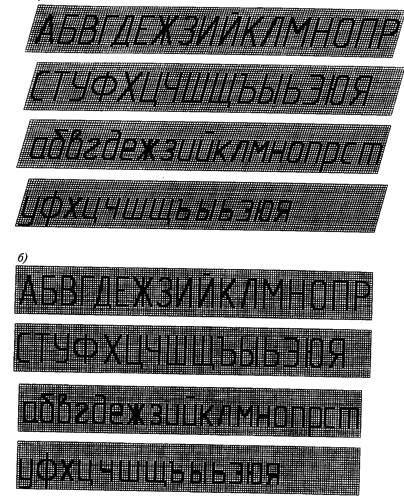

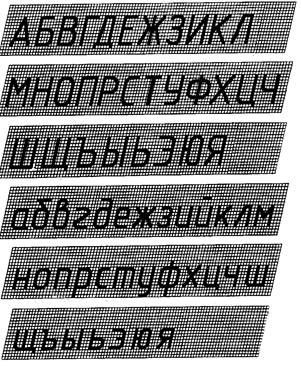

Построение шрифта русского алфавита во вспомогательной сетке показано на рис. 6 (тип А) и рис.7 (тип Б).

Рис. 6

Рис. 7
