Лекция 18. Кардинальные точки оптической системы

Фокусные расстояния толстых линз нельзя отчитывать ни от середины линз, ни от ее наружных поверхностей. В еще большей степени это относится к сложным оптическим системам, составленным из нескольких линз. При построении изображения в этих случаях фокусные расстояния (переднее и заднее) отсчитывают от двух плоскостей, которые называются главными плоскостями. Главные плоскости Н и Н` это две сопряженные плоскости, в которых линейное увеличение равно единице. Можно доказать, что две такие плоскости сущеcтвуют во всякой оптической системе за исключением телескопической. Идеальная система будет вполне определенной, если заданы ее главные плоскости и точки фокусов, а расположение отдельных линз не имеет значения.

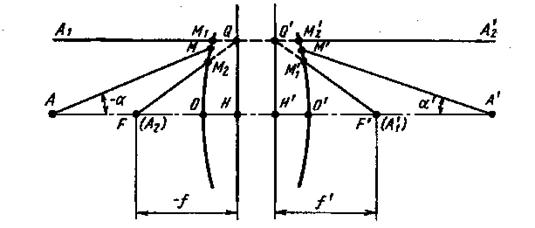

Рис. 18.1. Кардинальные точки оптической системы.

Лучу АМ соответствует сопряженный с ним луч М`A`. Плоскость, перпендикулярная оптической оси, проходящая через точку F` называется задней фокальной плоскостью. Она сопряжена с бесконечно удаленной плоскостью предметов. Точка F – передний фокус оптической системы. Через нее проходит передняя фокальная плоскость. Плоскость QН называют передней главной плоскостью, а плоскость Q`H` - задней главной плоскостью.

Точки F и F`, а также H и H` называют кардинальными (основными).

Лучи, которые условно считают преломляющимися не на реально существующих поверхностях линзы, а на главных плоскостях, называют нулевыми лучами.

Рис. 18.2. Графическое построение изображений: а – отрезка АВ, б – точки А.
