Устройство фотометра
Окончание прил. 1 Продолжение прил. 1 Фотографии основных видов инфузорий
ПРИЛОЖЕНИЕ 2 Устройство фотометра фотоэлектрического Фотометр фотоэлектрический КФК–3–01–«ЗОМЗ» предназначен для измерения спектрального коэффициента направленного пропускания, оптической плотности и скорости изменения оптической плотности прозрачных жидкостных растворов, а также для определения концентрации веществ в растворах. Нормальные условия работы фотометра: температура окружающей среды 10–35 °С, относительная влажность воздуха 50–80 %, напряжение питания сети 220 В, частота – 50 Гц. Диапазон длин волн 315–990 нм. В качестве диспергирующего элемента применен монохроматор на дифракционной решетке. Фотометр выполнен в виде одного блока (рис. 1).

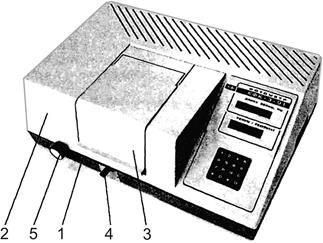

Рис. 1. Внешний вид фотометра: 1 – основание;
На металлическом основании 1 закреплены отдельные узлы, которые закрываются кожухом 2. Кюветное отделение закрывается съемной крышкой 3. Ввод в световой пучок одной или другой кюветы осуществляется перемещением ручки 4 до упора влево или право. При установке ручки до упора влево в световой пучок вводится кювета с «холостой пробой» (растворителем или контрольным раствором), при установке ручки до упора вправо – в световой пучок вводится кювета с исследуемым раствором. При открытой крышке кюветного отделения шторка автоматически перекрывает световой поток. Ручка 5 служит для поворота дифракционной решетки и установки требуемой длины волны.
