Централизованная архитектура

При использовании этой технологии база данных, СУБД и прикладная программа (приложение) располагаются на одном компьютере (мэйнфрейме или персональном компьютере)

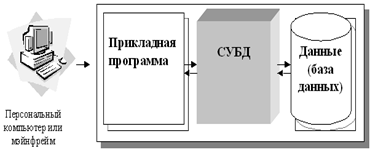

Рис 4. Централизованная архитектура

Для такого способа организации не требуется поддержки сети и все сводится к автономной работе. Работа построена следующим образом:

• База данных в виде набора файлов находится на жестком диске компьютера.
• На том же компьютере установлены СУБД и приложение для работы с БД.
• Пользователь запускает приложение. Используя предоставляемый приложением пользовательский интерфейс, он инициирует обращение к БД на выборку/обновление информации.
• Все обращения к БД идут через СУБД, которая инкапсулирует внутри себя все сведения о физической структуре БД.
• СУБД инициирует обращения к данным, обеспечивая выполнение запросов пользователя (осуществляя необходимые операции над данными).
• Результат СУБД возвращает в приложение.
• Приложение, используя пользовательский интерфейс, отображает результат выполнения запросов.

Многопользовательская технология работы обеспечивалась либо режимом мультипрограммирования (одновременно могли работать процессор и внешние устройства – например, пока в прикладной программе одного пользователя шло считывание данных из внешней памяти, программа другого пользователя обрабатывалась процессором), либо режимом разделения времени (пользователям по очереди выделялись кванты времени на выполнении их программ). Такая технология была распространена в период "господства" больших ЭВМ (IBM-370, ЕС-1045, ЕС-1060). Основным недостатком этой модели является резкое снижение производительности при увеличении числа пользователей.

1.5.2 Архитектура «файл-сервер»

Увеличение сложности задач, появление персональных компьютеров и локальных вычислительных сетей явились предпосылками появления новой архитектуры файл-сервер. Эта архитектура баз данных с сетевым доступом предполагает назначение одного из компьютеров сети в качестве выделенного сервера, на котором будут храниться файлы базы данных. В соответствии с запросами пользователей файлы с файл-сервера передаются на рабочие станции пользователей, где и осуществляется основная часть обработки данных. Центральный сервер выполняет в основном только роль хранилища файлов, не участвуя в обработке самих данных.

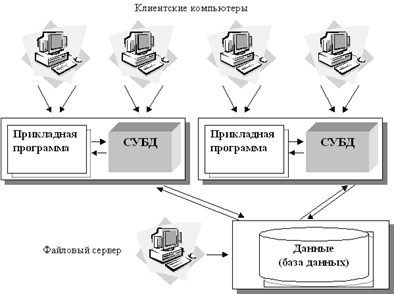

Рис 5. Архитектура «файл-сервер»

Работа построена следующим образом:

· База данных в виде набора файлов находится на жестком диске специально выделенного компьютера (файлового сервера).

· Существует локальная сеть, состоящая из клиентских компьютеров, на каждом из которых установлены СУБД и приложение для работы с БД.

· На каждом из клиентских компьютеров пользователи имеют возможность запустить приложение. Используя предоставляемый приложением пользовательский интерфейс, он инициирует обращение к БД на выборку/обновление информации.

· Все обращения к БД идут через СУБД, которая инкапсулирует внутри себя все сведения о физической структуре БД, расположенной на файловом сервере.

· СУБД инициирует обращения к данным, находящимся на файловом сервере, в результате которых часть файлов БД копируется на клиентский компьютер и обрабатывается, что обеспечивает выполнение запросов пользователя (осуществляются необходимые операции над данными).

· При необходимости (в случае изменения данных) данные отправляются назад на файловый сервер с целью обновления БД.

· Результат СУБД возвращает в приложение.

· Приложение, используя пользовательский интерфейс, отображает результат выполнения запросов.

· В рамках архитектуры "файл-сервер" были выполнены первые версии популярных так называемых настольных СУБД, таких, как dBase и Microsoft Access.

Основные недостатки данной архитектуры:

· При одновременном обращении множества пользователей к одним и тем же данным производительность работы резко падает, т.к. необходимо дождаться пока пользователь, работающий с данными, завершит свою работу. В противном случае возможно затирание исправлений, сделанных одними пользователями, изменениями других пользователей.

· Вся тяжесть вычислительной нагрузки при доступе к БД ложится на приложение клиента, так как при выдаче запроса на выборку информации из таблицы вся таблица БД копируется на клиентскую машину и выборка осуществляется на клиенте. Таким образом, неоптимально расходуются ресурсы клиентского компьютера и сети. В результате возрастает сетевой трафик и увеличиваются требования к аппаратным мощностям пользовательского компьютера.

· Как правило, используется навигационный подход, ориентированный на работу с отдельными записями.

· В БД на файл-сервере гораздо проще вносить изменения в отдельные таблицы, минуя приложения, непосредственно из инструментальных средств (например, из утилиты Database Desktop фирмы Borland для файлов Paradox и dBase); подобная возможность облегчается тем обстоятельством, что фактически у таких СУБД база данных – понятие более логическое, чем физическое, поскольку под БД понимается набор отдельных таблиц, сосуществующих в отдельном каталоге на диске. Все это позволяет говорить о низком уровне безопасности – как с точки зрения хищения и нанесения вреда, так и с точки зрения внесения ошибочных изменений.

· Недостаточно развитый аппарат транзакций служит потенциальным источником ошибок в плане нарушения смысловой и ссылочной целостности информации при одновременном внесении изменений в одну и ту же запись.

1.5.3 Архитектура «клиент – сервер»

Использование технологии "клиент – сервер" предполагает наличие некоторого количества компьютеров, объединенных в сеть, один из которых выполняет особые управляющие функции (является сервером сети).

Так, архитектура "клиент – сервер" разделяет функции приложения пользователя (называемого клиентом) и сервера. Приложение-клиент формирует запрос к серверу, на котором расположена БД, на структурном языке запросов SQL (Structured Query Languague), являющемся промышленным стандартом в мире реляционных БД. Удаленный сервер принимает запрос и переадресует его SQL-серверу БД. SQL-сервер – специальная программа, управляющая удаленной базой данных. SQL-сервер обеспечивает интерпретацию запроса, его выполнение в базе данных, формирование результата выполнения запроса и выдачу его приложению-клиенту. При этом ресурсы клиентского компьютера не участвуют в физическом выполнении запроса; клиентский компьютер лишь отсылает запрос к серверной БД и получает результат, после чего интерпретирует его необходимым образом и представляет пользователю. Так как клиентскому приложению посылается результат выполнения запроса, по сети "путешествуют" только те данные, которые необходимы клиенту. В итоге снижается нагрузка на сеть. Поскольку выполнение запроса происходит там же, где хранятся данные (на сервере), нет необходимости в пересылке больших пакетов данных. Кроме того, SQL-сервер, если это возможно, оптимизирует полученный запрос таким образом, чтобы он был выполнен в минимальное время с наименьшими накладными расходами.

Рис 6. Архитектура «клиент-сервер»

Все это повышает быстродействие системы и снижает время ожидания результата запроса. При выполнении запросов сервером существенно повышается степень безопасности данных, поскольку правила целостности данных определяются в базе данных на сервере и являются едиными для всех приложений, использующих эту БД. Таким образом, исключается возможность определения противоречивых правил поддержания целостности. Мощный аппарат транзакций, поддерживаемый SQL-серверами, позволяет исключить одновременное изменение одних и тех же данных различными пользователями и предоставляет возможность откатов к первоначальным значениям при внесении в БД изменений, закончившихся аварийно.

Работа построена следующим образом:

· База данных в виде набора файлов находится на жестком диске специально выделенного компьютера (сервера сети).

· СУБД располагается также на сервере сети.

· Существует локальная сеть, состоящая из клиентских компьютеров, на каждом из которых установлено клиентское приложение для работы с БД.

· На каждом из клиентских компьютеров пользователи имеют возможность запустить приложение. Используя предоставляемый приложением пользовательский интерфейс, он инициирует обращение к СУБД, расположенной на сервере, на выборку/обновление информации. Для общения используется специальный язык запросов SQL, т.е. по сети от клиента к серверу передается лишь текст запроса.

· СУБД инкапсулирует внутри себя все сведения о физической структуре БД, расположенной на сервере.

· СУБД инициирует обращения к данным, находящимся на сервере, в результате которых на сервере осуществляется вся обработка данных и лишь результат выполнения запроса копируется на клиентский компьютер. Таким образом СУБД возвращает результат в приложение.

· Приложение, используя пользовательский интерфейс, отображает результат выполнения запросов.

В архитектуре "клиент – сервер" работают так называемые "промышленные" СУБД. Промышленными они называются из-за того, что именно СУБД этого класса могут обеспечить работу информационных систем масштаба среднего и крупного предприятия, организации, банка. К разряду промышленных СУБД принадлежат MS SQL Server, Oracle, Gupta, Informix, Sybase, DB2, InterBase и ряд других.

Как правило, SQL-сервер обслуживается отдельным сотрудником или группой сотрудников (администраторы SQL-сервера). Они управляют физическими характеристиками баз данных, производят оптимизацию, настройку и переопределение различных компонентов БД, создают новые БД, изменяют существующие и т.д., а также выдают привилегии (разрешения на доступ определенного уровня к конкретным БД, SQL-серверу) различным пользователям.

Рассмотрим основные достоинства данной архитектуры по сравнению с архитектурой "файл-сервер":

· Существенно уменьшается сетевой трафик.

· Уменьшается сложность клиентских приложений (большая часть нагрузки ложится на серверную часть), а следовательно, снижаются требования к аппаратным мощностям клиентских компьютеров.

· Наличие специального программного средства – SQL-сервера – приводит к тому, что существенная часть проектных и программистских задач становится уже решенной.

· Существенно повышается целостность и безопасность БД.

К числу недостатков можно отнести более высокие финансовые затраты на аппаратное и программное обеспечение, а также то, что большое количество клиентских компьютеров, расположенных в разных местах, вызывает определенные трудности со своевременным обновлением клиентских приложений на всех компьютерах-клиентах. Тем не менее, архитектура "клиент – сервер" хорошо зарекомендовала себя на практике, в настоящий момент существует и функционирует большое количество БД, построенных в соответствии с данной архитектурой.

1.5.4 Трехзвенная (многозвенная) архитектура «клиент – сервер»

Трехзвенная (в некоторых случаях многозвенная) архитектура (N-tier или multi-tier). представляет собой дальнейшее совершенствование технологии "клиент – сервер". Рассмотрев архитектуру "клиент – сервер", можно заключить, что она является 2-звенной: первое звено – клиентское приложение, второе звено – сервер БД + сама БД. В трехзвенной архитектуре вся бизнес-логика (деловая логика), ранее входившая в клиентские приложения, выделяется в отдельное звено, называемое сервером приложений. При этом клиентским приложениям остается лишь пользовательский интерфейс. Так, в качестве клиентского приложения в описанном выше примере выступает Web-браузер.

Что улучшается при использовании трехзвенной архитектуры? Теперь при изменении бизнес-логики более нет необходимости изменять клиентские приложения и обновлять их у всех пользователей. Кроме того, максимально снижаются требования к аппаратуре пользователей.

Работа построена следующим образом:

· База данных в виде набора файлов находится на жестком диске специально выделенного компьютера (сервера сети).

· СУБД располагается также на сервере сети.

· Существует специально выделенный сервер приложений, на котором располагается программное обеспечение (ПО) делового анализа (бизнес-логика).

· Существует множество клиентских компьютеров, на каждом из которых установлен так называемый "тонкий клиент" – клиентское приложение, реализующее интерфейс пользователя.

· На каждом из клиентских компьютеров пользователи имеют возможность запустить приложение – тонкий клиент. Используя предоставляемый приложением пользовательский интерфейс, он инициирует обращение к ПО делового анализа, расположенному на сервере приложений.

· Сервер приложений анализирует требования пользователя и формирует запросы к БД. Для общения используется специальный язык запросов SQL, т.е. по сети от сервера приложений к серверу БД передается лишь текст запроса.

· СУБД инкапсулирует внутри себя все сведения о физической структуре БД, расположенной на сервере.

· СУБД инициирует обращения к данным, находящимся на сервере, в результате которых результат выполнения запроса копируется на сервер приложений.

· Сервер приложений возвращает результат в клиентское приложение (пользователю).

· Приложение, используя пользовательский интерфейс, отображает результат выполнения запросов.

Вопросы для самоконтроля:

1. Дайте характеристику централизованной архитектуре.

2. Каким образом построена работа централизованной технологии?

3. Дайте характеристику архитектуре «файл-сервер».

4. Дайте характеристику архитектуре «клиент-сервер».

5. Дайте характеристику многозвенной архитектуре.
