Основы перспективы

Железная дорога, по мере ее удаления, воспринимается нами в сокращенном виде, на линии горизонта сходится в точку или совсем исчезает. Так же и столбы, удаляясь, выглядят все меньше и меньше, постепенно исчезая из поля зрения. При этом мы знаем, что в действительности перед нами параллельные линии, которые никогда не сходятся. Аналогичному кажущемуся сокращению и изменению подлежит все, что мы видим в окружающем нас мире: предметы, вещи и явления. Если рассмотреть длинную доску, то по всей ее длине мы обнаружим кажущееся сокращение, причем сокращение формы доски видится по всему размеру сечения. Обратите внимание на столы, мебель, стулья. Все они подчинены одному закону, который называется перспективным сокращением форм в пространстве.

Любые предметы, независимо от их формы и величины, по мере удаления от точки наблюдения сокращаются, а по мере приближения - увеличиваются. Находясь в начале длинного коридора, мы видим его сокращенную форму. Приближаясь к концу коридора, замечаем, как форма его увеличивается, а на противоположном конце - сокращается. В действительности же размер коридора не меняется, он одинаков на всем протяжении.

Рис. 11

Видимые изменения формы подчинены определенным законам. Наука, изучающая эти законы, называется линейной перспективой и относится к разделу начертательной геометрии. Знание законов линейной перспективы дает возможность правильно изображать предметы на картинной плоскости в соответствии с нашим зрительным восприятием видимых форм в пространстве, способствует выработке навыков такого изображения. Для овладевающих основами изобразительной грамоты вполне достаточно знать самые общие законы перспективы.
Рассматривая теорию линейной перспективы, мы ознакомимся с такими понятиями и терминами, как линия горизонта, линия схода, точка схода, картинная плоскость.

На рис 11 наглядно показаны приемы и правила изображения простых геометрических форм на плоскости в линейной перспективе.
Итак, рассмотрим перспективные изображения предметов на плоскости. Наше зрительное восприятие реалистично и по природе своей перспективно, следовательно, такой рисунок представляет в графическом выражении натурный образ. Наиболее полное графическое выражение, соответствующее природе зрительного восприятия предметов и явлений, достигается их перспективным рисунком. Выше уже говорилось о том, как предметы представляются зрению человека, иначе говоря, речь шла о наблюдательной перспективе, без которой нельзя выполнить ни одного рисунка с натуры. Обладая этими сведениями, рисовальщик избавится от грубейших ошибок, которые неизбежно привели бы к бездумному, слепому копированию видимых предметов.

Приведем некоторые примеры. Два одинаковых предмета одной величины на различном расстоянии от глаз покажутся разными: тот, что ближе к глазу - больше, другой, тот что дальше, меньше. По мере удаления предмет будет казаться меньше, чем ближний и наоборот. Это хорошо прослеживается на примере с удаляющимся и приближающимся поездом. Подобные явления мы наблюдаем всюду, где четко проявляются перспективные закономерности. Например, изображенные рельсы, столбы, дороги мы видим устремляющимися вдаль до пределов видимого пространства, как бы сходящимися в одной точке. То же мы наблюдаем при изображении зданий, окон, дверей, карнизов. Все горизонтальные линии, если продлить их, сойдутся к точкам на линии горизонта. Отсюда становится очевидным одно из важнейших правил перспективы: параллельные линии предметов на картине сходятся в одной точке. Точки, где сходятся удаляющиеся от нас параллельные линии, называются в перспективе точками схода.

Необходимо отметить одно важное правило: горизонтальные параллельные линии на картинной плоскости имеют одну точку схода на линии горизонта. При наблюдении вид предмета в значительной степени зависит от выбора точки зрения (слева, справа, сверху, снизу). Следовательно, значительную роль при наблюдении играет высота точки зрения - горизонт. Представим такую картину: море или степь, где горизонты четко разграничиваются, хотя это кажущаяся разграничительная линия моря и неба, земли и неба.

Рис. 12

Горизонт легко определить при помощи воды, налитой в любой прозрачный сосуд. Здесь горизонтальная поверхность воды находится на уровне глаза и указывает высоту горизонта относительно окружающих предметов и явлений. Или, не менее удивительно и то, что линия горизонта все время находится на уровне глаза, в каком бы положении мы не оказались. Стоит нам сесть, встать, лечь, подняться на вершину, спуститься вниз и т.д. - всюду мы видим горизонт. Это значит, что горизонт меняет свое положение в зависимости от положения смотрящего. Словом, где глаза, там и горизонт.

Перспективный горизонт - это воображаемая горизонтальная линия, которую принято называть линией горизонта. Она играет основную роль в перспективном построении изображения. Чтобы получить правильное перспективное изображение формы предмета, рисовальщик должен установить линию горизонта и на ней определить точки схода.

Рис. 13

Перед нами изображаемый предмет - куб. Там, где намечена линия горизонта, определена точка схода. Осталось только направить к ней все линии сторон куба (см.рис.11).

Наблюдая за кубом, стоящим ребром к зрителю, отмечаем, что все его стороны находятся в перспективном сокращении по отношению к рисующему. Заметим, что на линии горизонта лежат две точки схода. Одни стороны сходятся к правой точке схода, другие - к левой. Как видим, второе перспективное изображение, в отличие от первого, имеет две точки схода. Перспективные изменения сторон и местоположение точек схода в рисунке определяется на глаз. Точность определения зависит от степени развития глазомера рисующего.

Рис. 14

Успех в работе над рисунком во многом зависит от знания правил перспективы и умения применять их на практике. Это позволит студентам в дальнейшем изображать любой предмет с натуры убедительно и верно.

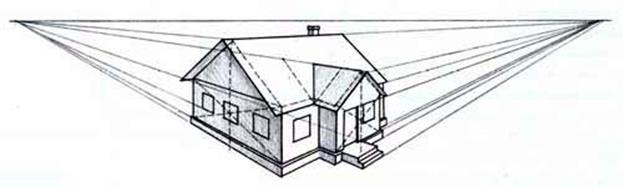

На рис.12 изображен в перспективе обычный одноэтажный, видимый с угла, дом на уровне человеческого роста. При этом линия горизонта пересекает стены дома на уровне глаза рисующего, так что горизонтальные линии одной стены уходят к одной точке схода, а линии другой стены ~ к другой. Чтобы найти перспективную середину стены, нам необходимо пересечь ее плоскость диагоналями. Получим точку пересечения, через нее проведем вертикальную линию - ось стены, которая делит стену пополам. Обратим внимание (рис.13) на дом, который стоит на небольшом возвышении (т.е. когда рисующий смотрит на дом снизу). Следующий дом (рис.14) просматривается рисующим с возвышения, возможно, с высоты многоэтажного дома, горы и тому подобное.

На рис.15 изображен интерьер в перспективе. Сидя прямо, несколько сместившись от середины помещения, смотря на одну из его стен, мы видим, что все уходящие от нас параллельные линии стен, потолка, пола, сходятся в одной точке схода на горизонте.

Рис. 15

На другом рисунке интерьера (рис.16) видны только две стены, у которых свои точки схода на горизонте. Это бывает в том случае, когда рисующий смотрит, сидя лицом к углу помещения.

Рис. 16

Следует обратить внимание на такие частые ошибки, при которых изображенное помещение воспринимается слишком глубоким, неправдоподобным, а прямые углы предметов не кажутся таковыми. Это происходит, когда рисующий помещает в картинную плоскость изображение большего размера, чем может охватить зрительно.

Возможности человеческого глаза ясно видеть предметы ограничены в пределах угла 30°-35°. Сложность рисования интерьеров заключается в необходимости вводить коррективы в перспективное построение в соответствии со зрительным восприятием изображаемого помещения. Иногда при изображении интерьера или экстерьера можно применять два горизонта, следовательно, несколько точек схода. Это целесообразно в том случае, когда при обычном горизонте фронтальная стена кажется недостаточно масштабной, а необходимо показать ее более значимой. Если изображается экстерьер с широким охватом пространства архитектурного ансамбля, то и в этом случае возможно применение нескольких точек схода. Это связано с в необходимостью избежать стремительного перспективного сокращения изображаемых объектов при одной точке схода. Линия горизонта при изображении интерьера в перспективе для большей естественности рисунка должна быть: для низких помещений на уровне глаз сидящего рисовальщика, для высоких - на уровне глаз стоящего человека.

Рис. 17

На рис.17 показан карандаш в перспективном изображении с точками схода. Намечены две линии горизонта. По существу, линия горизонта одна. Карандаш находится в вертикальном и наклонном положениях. Когда смотрим на карандаш с верхней линии горизонта, параллельные линии, исходящие от основания и от кончика графитного стержня, идут к одной точке схода. Так же независимо от уровня линии горизонта и положения карандаша в пространстве мы видим, что все параллельные линии сходятся к одной точке схода.

При рисовании с натуры необходимо правильно определить угол наклона горизонтальных линий, направляющихся к линии горизонта. Лучше всего, чтобы предмет располагался ниже уровня глаз или, наоборот, выше, таким образом, чтобы луч зрения не был перпендикулярен ни к одной из его боковых граней.

Рис.18. Перспективное построение группы предметов. Каждый предмет имеет свою точку схода на линии горизонта

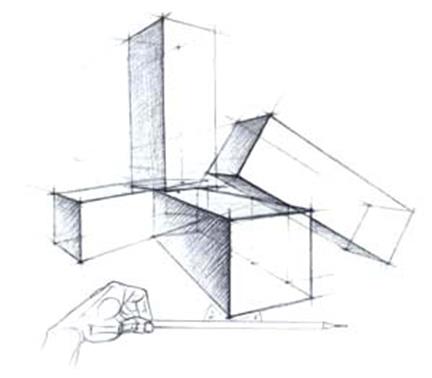

Горизонтальные ребра предмета мы будем воспринимать идущими сверху вниз или снизу вверх, в зависимости от их ракурса к линии горизонта. В этом случае пользуются давно распространенным механическим приемом определения углов наклона предмета. Необходимо, держа карандаш в вытянутой руке строго в горизонтальном положении и перпендикулярно к лучу зрения, подвести его к нижней точке угла предмета. При этом мы увидим углы наклона горизонтальных ребер предмета. Их степень наклона легко определяется на глаз посредством описанного приема (рис.18). В соответствии со степенью наклона горизонтальных ребер следует построить эти углы на рисунке, проведя на месте карандаша горизонтальные прямые.

Рис.19. Упражнение по развитию объемно-пространственных представлений и навыков перспективного
