Алгоритм выполнения работы

Н Н

L L

Н Н

b = 90⁰

l_m

Рис. 8.1. Пример построения ветровой тени за зданием при b = 90^о: а – в виде трапеции,

б – треугольника.

Одной стороной трапеции является заветренная сторона здания, а другой отрезок, укороченный с обеих сторон на величину высоты здания. Высотой этой трапеции является длина тени . В некоторых случаях при коротких зданиях или значительной их высоте (L £ 2 H) трапеция превращается в треугольник (см. рис. 8.1б). Тени от зданий, расположенных в застройке, могут налагаться друг на друга или выходить за пределы красной линии застройки. Наложенные тени считаются за одну общую, а “вышедшая” тень в расчетах не учитывается.

Длина тени представляет собой относительную величину и измеряется в высотах здания. Ее величина определяется зависимостью

. (8.4)

Длина - есть расстояние до линии ограничивающей область, где скорость по сравнению со свободным потоком снизилась на величину . Длина тени может быть найдена [11] по графику рис. 8.2.

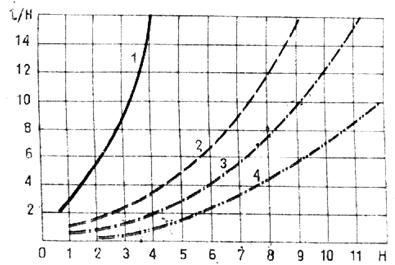

Рис. 8.2. Зависимость длины ветровой тени отдельного здания от отношения длины фасада здания к высоте при направлении ветра 90^о к фасаду. Коэффициент трансформациискорости ветра: 1 – = 0,3; 2 – = 0,4; 3 – = 0,5; 4 – = 0,6 [11].

Для каждого здания застройки находится отношение длины к высоте (L/H). Причем длиной считается сторона здания, перпендикулярная направлению ветра. По графику рис. 8.2 за каждым зданием в отдельности (по отношению L/H и кривой с соответствующим значением ) находится относительная длина соответствующей тени . Относительная длина тени выражена в высотах здания.

Длина тени в метрах рассчитывается по формуле

. (8.5)

а) Устанавливается расчетное направление ветра по отношению к зданиям застройки, записывается значение, ;

б) По формуле (8.3а) рассчитывается скорость на уровне 2 м от поверхности земли, ;

в) Записывается значение верхнего предела комфортности скорости, ;

г) Находится коэффициент трансформации (), снижающий скорость до уровня комфортной по формуле

(8.6)

д) Находится отношение длины здания к высоте L / H.

е) По графику рис. 8.2 по отношению L / H и кривой отыскивается относительная длина тени в высотах, ;

ж) Определяется длина тени в метрах ;

и) Строится область комфортных теней за зданием (см. рис. 8.3);

к) Вычисляются площади теней за каждым зданием в пределах красной линии застройки.

л) Вычисляется коэффициент продуваемости застройки по формуле

, (8.7)

где - сумма площадей теней (в пределах красной линии) за всеми зданиями, м²;

- площадь территории застройки в пределах красной линии, не занятая зданиями, м².

Если тени от зданий налагаются друг на друга, то в расчете учитывается только результирующая тень.

м) Делается вывод о защищенности территории застройки:

- если К_т ³ 0,5 – территория защищена от ветра;

- если К_т < 0,5 – территория не защищена от ветра.

Рис. 8.3. Пример построения комфортных теней за зданиями.

Литература

1. ДСТУ-Н Б В.1.1-27:2010. Будівельна кліматологія.

2. ДБН В.1.1-2:2006. Нагрузки и воздействия, Нормы проектирования. – К.: Минстрой Украины, 2006. – 60 с.

3. ДСТУ Б EN ISO 13790:2012. Енергоефективність будівель. Розрахунок енергоспоживання при опаленні та охолодженні (EN ISO 13790:2008, ІDТ). – К.: Мінрегіонбуд України, 2012. – 120 с.

4. Лицкевич В.К. Жилище и климат. – М.: Стройиздат, 1988.

5. ДБН 360-92*. Градостроительство. Планировка городских и сельских поселений. – Киев. 1993.

6. Дунаев Б.А. Инсоляция жилища. – М.: Стройиздат, 1979.

7. Гусев Н.М. Основы строительной физики. – М.: Стройиздат, 1975.

8. Елагин Б.Т. Учет лучистой энергии солнца в архитектуре: Учеб. пособие. – К.: НМК ВО, 1992.–140 с.

9 Серебровский Ф.Л. Аэрация населенных мест. – М.: Стройиздат, 1985.

10 Руководство по оценке и регулированию ветрового режима жилой застройки/ ЦНИИП градостроительства. – М.: Стройиздат, 1986. 59 с.

11 Реттер Э.И. Архитектурно-строительная аэродинамика. – М.: Стройиздат, 1984.

12 La protection contre le vent. J. Gandemer, A. Guyot. Nant, Marseille, 1981.

13 Коваленко П.П., Орлова Л.Н. Городская климатология: Учеб. пособие для вузов. – М.: Стройиздат, 1993. – 144 с.: ил.

14. ДСТУ –Н Б В.2.2-27:2010 Настанова з розрахунку інсоляції об’єктів цивільного призначення. – Київ, Мінрегіонбуд України, 2010.

ПРИЛОЖЕНИЕ А

ЗНАЧЕНИЯ МАКСИМАЛЬНОЙ УПРУГОСТИ ВОДЯНОГО ПАРА Е (Па) ДЛЯ РАЗНЫХ ТЕМПЕРАТУР

А. Для температур от 0 ^оС до – 40 ^оС

t, ^0С	Е	t, ^0С	Е	t, ^0С	Е	t, ^0С	Е	t, ^0С	Е
0,0		-5,4		-10,6		-16,0		-23,0
-0,2		-5,6		-10,8		-16,2		-23,5
-0,4		-5,8		-11,0		-16,4		-24,0
-0,6		-6,0		-11,2		-16,6		-24,5
-0,8		-6,2		-11,4		-16,8		-25,0
-1,0		-6,4		-11,6		-17,0		-25,5
-1,2		-6,6		-11,8		-17,2		-26,0
-1,4		-6,8		-12,0		-17,4		-26,5
-1,6		-7,0		-12,2		-17,6		-27,0
-1,8		-7,2		-12,4		-17,8		-27,5
-2,0		-7,4		-12,6		-18,0		-28,0
2,2		-7,6		-12,8		-18,2		-28,5
-2,4		-7,8		-13,0		-18,4		-29,0
-2,6		-8,0		-13,2		-18,6		-29,5
-2,8		-8,2		-13,4		-18,8
-3,0		-8,4		-13,6		-19,0		-30
-3,2		-8,6		-13,8		-19,2		-31
-3,4		-8,8		-14,0		-19,4		-32
-3,6		-9,0		-14,2		-19,6		-33
-3,8		-9,2		-14,4		-19,8		-34
-4,0		-9,4		-14,6				-35
-4,2		-9,6		-14,8		-20,0		-36
-4,4		-9,8		-15,0		-20,5		-37
-4,6				-15,2		-21,0		-38
-4,8		-10,0		-15,4		-21,5		-39
-5,0		-10,2		-15,6		-22,0		-40
-5,2		-10,4		-15,8		-22,5		-41

Б. Для температур от 0 ^оС до + 30 ^оС

t, ^0С	0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
