Использование ветрозащитных преград




Очень подробное исследование возможностей применения ветрозащитных преград различных конструкции имеется в работе J. Gandemer и A.Guyot [13]. Даются рекомендации для использования крупных экранирующих преград в виде сплошных или продуваемых стен выполненных из бетона или дерева. Отверстия могут быть различные – сотовые, ромбические или в виде горизонтальных сквозных полос. Такие преграды ставятся в разрывах между зданиями, при этом в них для пешеходов устраиваются узкие проходы, или непосредственно перед защищаемыми территориями, например, акваториями небольшого порта, торговыми площадями, зонами отдыха, детскими площадками и т.п. Кроме этого используются различного рода барьеры, сетчатые конструкции, навесы и даже пластичные архитектурные формы. Помимо ветрозащитного назначения предлагаемые преграды служат для защиты от шума магистралей, избыточной солнечной радиации или являются визуальными экранами, скрывающими промышленную застройку. Доказанным фактом является то, что наибольший эффект ветрозащиты вблизи высотного здания дают примыкающие к фасаду горизонтальные навесы. Для обеспечения минимальной продолжительности инсоляции их конструкция может быть выполнена в виде жалюзей.

Эффект ветрозащиты оценивается коэффициентом ветрозащиты, который представляет собой отношение

, (В.1)

где и - средние скорости в приземном слое без преграды и с преградой;

и- соответствующие указанным скоростям среднеквадратичные отклонения. Если нет информации о среднеквадратичных отклонениях, то принимают значения средних скоростей.

Ветрозащита рассматривается для трех случаев, когда Р = 3, 2 и 1,2, для которых рассчитывается площади соответствующих зон , и . Общая формула для определения указанных площадей имеет вид

, (В.2)

где So – площадь экрана, м2;

kp – константа, которая связана со значением коэффициента ветрозащиты (kp = 0,6 при Р = 3, kp = 1,6 при Р = 2 и kp = 16,5 при Р = 1,2);

Ch – коэффициент, учитывающий высоту экрана, его значение в пределах 2 ÷ 10 м находится по графику (см. рис. В.1а);

CL - коэффициент, учитывающий длину экрана, его значение для длин в пределах 20 – 120 м определяется зависимостями (см. рис. В.1б);




а) б)

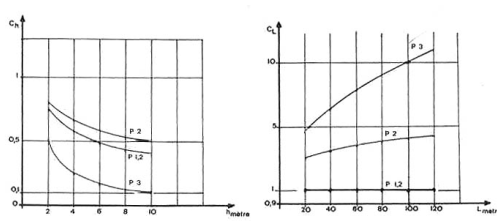

Рис. В.1. Значения коэффициентов Ch и CL.



CΦ – коэффициент учитывающий просветность экрана Ф, находится по графику рис П.2. (Величина Ф определяется также как у Ф.Л. Серебровского по формуле В.1);

Cθ – коэффициент, зависящий от направления действия ветра. В пределах θ = 0 ÷ 30о находится по графику рис. В.2. Угол θ = 0о соответствует направлению ветра, перпендикулярном к плоскости экрана;

K – коэффициент, зависящий от категории территории и просветности экрана. Его значения приведены в таблице В.2.

Таблица В.2

Значение коэффициента К [13]

Ветер над территорией Просветность экрана, Фm K
Класса II – свободная территория 0 ÷ 0,7
Класса IV – жилая урбанизированная территория 0,2   0,5 0,8   0,7



Для указанных зон площади находятся на основании следующих аналитических зависимостей

;

;

. (В.5)



Здесь приняты те же условные обозначения, что в формуле (В.4).

Установлено, что в случае Ф ≥ 0,7 значение S2 = 0 и при Ф ≥ 0,5 – площадь S3 = 0.

Протяженность каждой зоны хр связывается с соответствующей площадью и длиной экрана следующим неравенством

. (В.6)








Рассмотренный выше эффект ветрозащиты приводится для высоты 1,5 м от поверхности земли для ровной территории застройки. Ветрозащитные свойства экранов иных геометрических параметров или просветности должны дополнительно исследоваться.

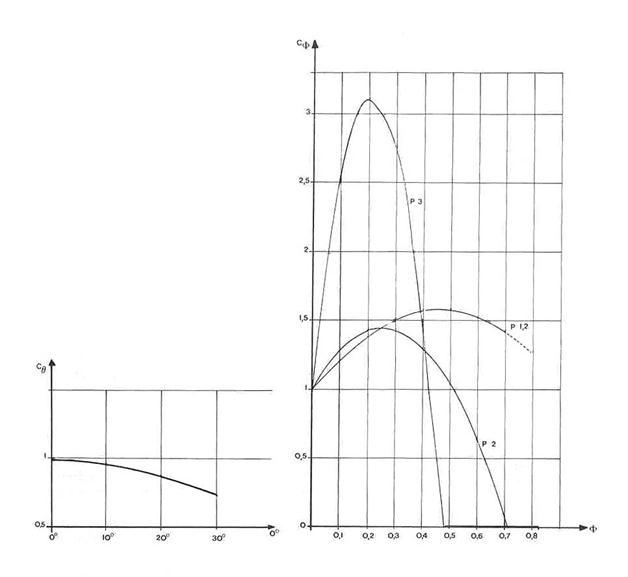

Рис. В.2. Значения коэффициентов Cθ и CΦ.

ПРИЛОЖЕНИЕ Г

СПОСОБЫ ВЕТРОЗАЩИТЫ [13]
