Окно Mathcad

Окно системы Mathcad похоже на окна других программ, функционирующих под управлением операционной системы Windows, и содержит набор различных элементов управления. Среди них имеются как стандартные элементы управления объектами Windows (меню, кнопки работы с файлами и окнами, полосы прокрутки и др.), так и специализированные, характерные непосредственно для системы Mathcad (рис. 1).

Рис. 1. Окно системы Mathcad PLUS

Для ввода элементов формул используются специальные панели символов, называемые палитрами:

1) – арифметическая палитра (для ввода чисел, знаков типичных математических операций и наиболее часто употребляемых стандартных
функций);

2) – некоторые простые операторы (для ввода операторов вычисления и знаков логических операций);

3) – палитра графиков;

4) – векторные и матричные операции;

5) – операторы математического анализа (для ввода операторов интегрирования, дифференцирования, суммирования и др.);

6) – палитра программирования;

7) – греческие символы.

Если представленные на рис. 1 панели в окне Mathcad отсутствуют, их можно вывести на экран (или при необходимости, наоборот, убрать с экрана) в меню Окно.

Учитывая вид информации и специфику работы в Mathcad, при наборе формул целесообразно постоянно вывести в правой части экрана панели управления 1, 2 и 5, содержащие наиболее часто используемые элементы, например, как показано на рис. 2.

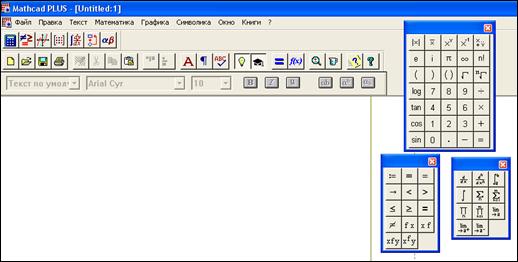

Рис. 2. Вид экрана при работе в Mathcad

Документ программы Mathcad называется рабочим листом. Одновременно в системе Mathcad может быть открыто до восьми документов. Общие принципы работы с окнами и выделенными объектами в Mathcad не отличаются от других Windows-приложений. Однако при этом следует иметь в виду, что в отличие от программ широко распространенного пакета Microsoft Office в рассматриваемой версии Mathcad отсутствует возможность использования правой кнопки мыши для вывода контекстного меню, связанного с активным объектом. Кроме того, к неудобствам работы в Mathcad можно отнести и то, что в нем возможна отмена только одной (последней) выполненной команды (из меню Правка), а во многих случаях такая возможность вообще отсутствует, что требует от пользователя особой тщательности и аккуратности при вводе информации.
