Простейшие укрытия-щели

Наиболее эффективным простейшим укрытием является перекрытая щель. Общий вид перекрытой щели (в разрезе) показан на рис. 5.

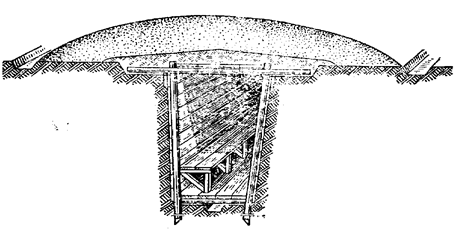

Рис. 5. Общий вид перекрытой щели (в разрезе)

Перекрытые щели защищают от проникающей радиации и радиоактивного излучения при толщине грунтовой обсыпки поверх перекрытия 60…70 см – в 100…200 раз, от непосредственного попадания на одежду и кожу людей радиоактивных, отравляющих и бактериальных веществ, а также от поражения обломками разрушающихся зданий. Перекрытые щели, однако, не обеспечивают защиты от отравляющих веществ и бактериальных средств, поэтому при пользовании ими следует применять средства защиты органов дыхания.

Длина щели определяется количеством укрываемых в ней людей. При расположении укрываемых сидя длина щели определяется из расчета 0,5…0,6 м на одного человека. В ряде случаев в щелях могут предусматриваться места для лежания из расчета 1,5…1,8 погонных м на человека. В щели на 10 человек, например, можно рекомендовать 7 мест для сидения и 3 места для лежания. Такая щель будет иметь длину 8…10 м. Нормальная вместимость щели – от 10 до 15 человек, наибольшая – 50 человек.

Место строительства щели нужно выбирать преимущественно на участках без твердых грунтов и покрытий. В городах лучше всего строить щели в скверах, на бульварах и в больших дворах, в сельской местности – в садах, на огородах, пустырях, а также на других свободных сухих и хорошо проветриваемых участках. Нельзя строить щели вблизи взрывоопасных цехов и складов, резервуаров с АХОВ, возле электрических линий высокого напряжения, магистральных газо- и теплопроводов и водопроводов.

Строительство перекрытой щели (рис. 6) следует начинать с разбивки и трассировки ее – обозначения плана щели на выбранном месте. На границах площадки и в местах изломов ее забивают колья; между кольями натягивают трассировочные шнуры, вдоль которых лопатами отрывают канавки.

Рис.6. Схема перекрытой щели и ее устройство

Затем с площадки снимают дерн, если он есть. Дерн складывают в стороне от щели, чтобы позднее использовать его для обсыпки перекрытия щели. При отрытии щели грунт выбрасывают по обе ее стороны, на расстояние не ближе 50 см от кромок щели, чтобы в последующем уложить элементы перекрытия щели на твердый грунт.

У одной из стен щели на глубине 130…150 см делают сиденье шириной примерно 35 см. Сиденье желательно обшить досками (тесом). По дну щели отрывают водоотводную канавку с уклоном в сторону входа в щель, а перед входом - прямо для сбора воды (водосборный колодец). В стенах щели отрывают ниши (углубления) для хранения запасов продуктов питания и воды. Пол в щели желательно делать дощатым, однако можно ограничиться и земляным.

В щели на 10…20 человек, как правило, устраивают один вход; в щели большей вместимости необходимо устраивать два входа, с обеих сторон ее. Входы в щель целесообразно делать длиной 2,0…2,5 м ступенчатыми (5…6 ступенек размерами примерно 30…40 см каждая), под прямым углом к прилегающим участкам щели.

Для перекрытия щели необходимо использовать прочный подручный материал – бревна или накатник толщиной 10…15 см, железобетонные элементы, металлопрокат и т. д. Элементы перекрытия укладывают поперек щели, вплотную друг к другу, непосредственно на грунт. Длина опорных концов должна быть не менее 50 см с каждой стороны, чтобы ударная волна взрыва не обрушила стены щели. При отсутствии указанных материалов в качестве перекрытий можно рекомендовать фашины из хвороста или стеблей сельскохозяйственных растений (подсолнечника кукурузы и др.). Все отверстия между элементами перекрытия щели должны заделываться мхом, травой, соломой, дерном (травой вниз) или другими материалами.

Во избежание попадания в щель воды над перекрытием рекомендуется устраивать гидроизоляцию (как над перекрытием противорадиационного укрытия). Перекрытие щели и гидроизоляционный материал по нему засыпают слоем грунта толщиной 50…60 см для усиления защиты от проникающей радиации и радиоактивного излучения. Сверху укладывают дерн.

Для усиления защиты людей, находящихся в перекрытой щели, от ударной волны и для исключения проникания внутрь щели радиоактивных веществ входы в щель следует оборудовать дверями или приставными щитами. Двери и щиты делают из досок или жердей диаметром 5…7 см; их плотно подгоняют друг к другу и цепляют с помощью двух (вверху и внизу) поперечных планок. Можно использовать, кроме того, маты из тонких жердей или пучков хвороста, связанных между собой проволокой. Для подвешивания мата в верхней части его привязывается жердь длиной 2…2,2 м; жердь привязывают к оттяжкам из проволоки закрепленными анкерными кольцами.

В перекрытой щели следует иметь средства освещения. Все деревянные элементы щелей, выступающие на поверхность, должны по возможности покрываться огнезащитным составом – обмазкой. Это придает дереву огнестойкость, временно предохраняет от воздействия высокой температуры при возникновении вокруг щели пожара, а также затрудняет распространение огня и ограничивает очаг горения.
