Средства защиты органов дыхания

Для защиты взрослого населения применяются фильтрующие гражданские противогазы ГП-5, ГП-7 и их модификации.

Противогаз ГП-5 (рис. 2) в настоящее время снят с производства. Тем не менее на предприятиях сохраняются многочисленные их запасы, которые могут использоваться в течение всего гарантийного срока хранения (не менее 10 лет). Маска противогаза закрывает всю голову и, наряду с лицом, защищает уши. Модификация ГП-5М (рис. 2) позволяет работать с переговорными устройствами – мембрана в защитной оправе практически не заглушает голос.

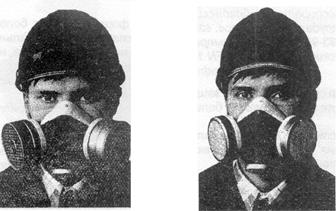

Рис. 2. Противогаз ГП-5 (ГП-5М):

1 – ФПК ГП-5; коробка с незапотевающими пленками; 3 – шлем-маска; 4 – сумка

Состав: лицевая часть (шлем-маска), ФПК ГП-5, коробка с незапотевающими пленками (вставляются внутрь креплений очков), сумка для противогаза.

Рис. 3. Противогаз ГП-7

Противогаз ГП-7 является более совершенным изделием и обладает лучшими эксплуатационными свойствами (рис. 3). Левостороннее размещение ФПК улучшает эргономику изделия. Химостойкая резина более устойчива к воздействию агрессивных соединений и капель ОВ (например, иприта). Наличие обтюратора (подвернутой внутрь полосы резины, прилегающей к лицу) позволяет пользоваться противогазом в течение длительного времени пожилым людям и лицам, страдающим сердечно-сосудистыми заболеваниями.

Применение в масках незапотевающих пленок и утеплительных манжет (надеваются поверх креплений очков) при отрицательных температурах сохраняет прозрачность стекол в течение всего времени работы в противогазе при любой физической нагрузке.

Модификация ГП-7В снабжена приспособлением для приема воды из штатной армейской фляжки. Модификация ГП-7ВМ оснащена креплениями для очков более совершенной формы, что позволяет значительно увеличить обзор.

Состав: лицевая часть, ФПК ГП-7к, коробка с незапотевающими пленками, утеплительные манжеты, защитный трикотажный чехол (надевается поверх ФПК для защиты от крупнодисперсной пыли), крышка фляги для ГП-7В и ГП-7ВМ, сумка для противогаза.

Коробка ГП-7к является в настоящее время универсальной – ею оснащаются не только взрослые, но и детские противогазы. В отличие от ФПК ГП-5 коробка ГП-7к имеет присадку к шихте, обеспечивающую дополнительную защиту организма от паров радиоактивного йода (время защитного действия от данного РВ увеличено в 2 раза). Необходимо отметить, что ФПК ГП-5 и ГП-7к не защищают органы дыхания от некоторых АХОВ, в первую очередь от аммиака. Для обеспечения защиты от этих АХОВ, а также для увеличения времени защитного действия от РВ, ОВ и БС противогазы могут комплектоваться дополнительным патроном ДПГ-3 (рис. 4). Коробка ГП-5 или ГП-7к присоединяется к ДПК-3, а далее эта сборная конструкция с помощью дыхательного шланга присоединяется к лицевой части. При этом сборная ФПК размещается в сумке противогаза, которую человек должен носить на левой боку. Противогаз в комплекте с ДПГ-3 обеспечивает дополнительную защиту от следующих АХОВ: аммиака, сероводорода, сернистого ангидрида, хлора, фосгена, синильной кислоты и хлорциана, паров соляной, серной, азотной кислот и т.д.

Рис. 4. Дополнительный

патрон ДПГ-3

В настоящее время специалистами ГО предложена альтернатива сборной ФПК, состоящей из ГП-7к и ДПГ-3 – универсальная защитная система ВК (рис. 5). Преимущества системы ВК:

– улучшаются эргономические показатели за счет меньших габаритных размеров, сопротивления дыханию ФПК;

– повышаются надежность и удобство защитной системы при эксплуатации за счет меньшего числа резьбовых соединений;

– упрощаются хранение и правила выдачи универсальной защитной системы.

Рис. 5. Универсальная защитная система ВК

За основу системы взята ФПК промышленного противогаза марки ВК, обладающая универсальной защитой (прил. 4).

Рис. 6. Противогаз детский ПДФ-2Д (ПДФ-2Ш)

Также в настоящее время в дополнение к лицевым частям противогазов выпускаются эластичные линзы Френеля для коррекции зрения (близорукости и дальнозоркости). Устанавливаются данные линзы на внутреннюю поверхность стекол вместо незапотевающих пленок.

Для детей в возрасте от полутора до 17 лет применяются детские противогазы ПДФ-2Д (для дошкольников) и ПДФ-2Ш (для школьников) (рис. 6).

Состав: лицевая часть, ФПК ГП-7к или ВК, коробка с незапотевающими пленками, сумка для противогаза.

Лицевая часть противогаза выпускается трех ростов: для дошкольников 1…2 рост, для школьников 2…3 рост.

Для детей в возрасте до полутора лет предназначены камеры защитные детские КЗД-4, КЗД-6 (рис. 7). Очистка проникающего внутрь камеры воздуха производится с помощью абсорбирующих панелей. Камера защитная детская практически не защищает от аммиака!

Рис. 7. Камера защитная детская

КЗД-6

Взрослое население может, кроме гражданских, воспользоваться промышленными противогазами. Современные промышленные противогазы оснащены панорамными масками (рис. 8) и ФПК избирательного действия (для защиты от определенных АХОВ) (прил. 4). Поскольку все отечественные ФПК имеют одинаковую посадочную резьбу, к панорамной маске можно присоединить ФПК от гражданских противогазов, и наоборот.

Среди промышленных ФПК необходимо особо отметить коробки марок М, СО, У и П-2У, содержащие гопкалит – вещество, способное очищать вдыхаемый воздух от угарного газа. Гражданские противогазы, даже с дополнительными патронами, от угарного газа не защищают!

Рис. 8. Промышленный противогаз

с линзами Френеля

Изолирующие противогазы, в отличие от фильтрующих, обладают универсальными защитными свойствами, надежно защищают органы дыхания от всех РВ, ОВ, АХОВ и БС. Изолирующие противогазы используются также при недостатке или отсутствии в атмосфере кислорода. Принцип действия противогазов основан на поглощении углекисло- го газа и влаги, выдыхаемых человеком, регенеративным патроном и одновременном выделении внутрь противогаза кислорода в количестве, достаточном для дыхания.

Рис. 9. Изолирующие противогазы ИП-6 и ИП-5

Противогазы ИП-4М, ИП-4Р, ИП-5 и ИП-6 (рис. 9) отличаются временем защитного действия – наибольшее у ИП-5 (до 200 минут в состоянии покоя), наименьшее – у ИП-6 (150 минут в состоянии покоя). Кроме того, противогазом ИП-5 можно пользоваться и под водой (до глубины 7 м).

Рис. 10. Респиратор Р-2:

1 – корпус; 2 – вдыхательный клапан;

3 – выдыхательный клапан;

4– носовой зажим; 5 – оголовье

Формирования ГО в настоящее время оснащаются противопыльными респираторами Р-2 (рис. 10). Респиратор состоит из фильтрующей полумаски, снабженной клапанами вдоха и выдоха, оголовья, распорки и носового зажима. Респиратор обеспечивает возможность многократного использования и пребывания в нем до 12 часов. Промышленные противопыльные респираторы также могут использоваться формированиями ГО – со времен Чернобыльской катастрофы наиболее широкое

Рис. 11. Респиратор ШБ-1-200

распространение получил респиратор "Лепесток" ШБ-1-200 (рис. 11).

В отличие от Р-2 ШБ-1-200 защищает от более мелкодисперсной пыли и имеет меньшее сопротивление дыханию. "Лепесток" – одноразовое изделие и может использоваться в течение не более одной смены.

Промышленные противогазовые респираторы РУ-60М, РПГ-67 (рис. 12) предназначены для защиты органов дыхания от РВ, ОВ, АХОВ и БС при объемном содержании кислорода в воздухе не менее 18%.

Респираторы эти являются многоразовыми – при работе у них заменяются только защитные патроны (прил. 2). Респиратор РПГ-1 (рис. 13) в 2001 году пришел на смену модели РПГ-67.

Защита от АХОВ обеспечивается шестью марками патронов, которые соответствуют ГОСТ Р 12.4.193-99, гармонизированному с европейским стандартом EN 141 (прил. 2). Защитные характеристики патронов респиратора РПГ-1 совпадают с характеристиками патронов западных фирм – производителей СИЗ (корпорация 3М и другие).

Рис. 12. Противогазовые респираторы

РУ-60М и РПГ-67

Рис. 13. Противогазовый

респиратор РПГ-01

К простейшим средствам защиты органов дыхания относятся противопыльные тканевые маски ПТМ-1 (рис. 14) и ватно-марлевые повязки ВПМ (рис. 15).

Воздух очищается всей поверхностью маски ПТМ-1 в процессе его прохождения через ткань при вдохе. Корпус маски сделан из четырех-пяти слоев ткани. В нем вырезаны смотровые отверстия со вставленными в них стеклами. На голове маска крепится полосой ткани, пришитой к боковым краям корпуса. Плотное прилегание маски к голове обеспечивается при помощи резинки в верхнем шве и завязок в нижнем шве крепления, а также при помощи поперечной резинки, пришитой к верхним углам корпуса маски. Для верхнего слоя маски используется бязь, миткаль; для внутренних слоев – сукно, бумазея, шерстяные ткани и ткани, не пачкающиеся при увлажнении.

Рис. 14. Противопыльная тканевая маска ПТМ-1:

1 – корпус; 2 – крепление; 3 – резинка для крепления маски; 4 – стекла очков

Рис. 15. Ватно-марлевая повязка ВПМ

Ватно-марлевая повязка изготавливается из куска марли размером 100х50 см. Повязкой закрывают рот и нос; верхние концы завязывают на затылке, а нижние – на темени. В узкие полоски по обе стороны носа закладывают комочки ваты. Для защиты глаз нужно использовать противопыльные защитные очки.

Если никаких средств защиты органов дыхания нет, необходимо смочить любую тряпку, носовой платок водой, а при ее отсутствии – мочой, приложить ткань плотно к носу и дышать через нее. Радиоактивная пыль и крупнодисперсные БС в этом случае задержатся на ткани.
