Уравнение неразрывности

Движение жидкостей называется течением, а совокупность частиц движущейся жид кости — потоком. Графически движение жидкостей изображается с помощью линий тока, которые проводятся так, что касательные к ним совпадают по направлению с вектором скорости жидкости в соответствующих точках пространства (рис. 45). Линии тока проводятся так, чтобы густота их, характеризуемая отношением числа линий к площади перпендикулярной им площадки, через которую они проходят, была больше там, где больше скорость течения жидкости, и меньше там, где жидкость течет медленнее. Таким образом, по картине линий тока можно судить о направлении и модуле скорости в разных точках пространства, т. е. можно определить состояние движения жидкости. Линии тока в жидкости можно «проявить», например, подмешав в нее какие-либо заметные взвешенные частицы.

Рис. 45

Часть жидкости, ограниченную линиями тока, называют трубкой тока. Течение жидкости называется установившимся (или стационарным), если форма и расположение линий тока, а также значения скоростей в каждой ее точке со временем не изменяются.

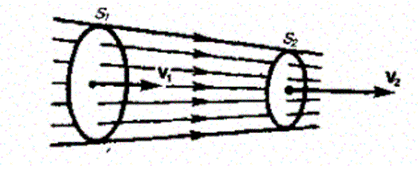

Рассмотрим какую-либо трубку тока. Выберем два ее сечения S₁ и S₂,перпендикулярные направлению скорости (рис. 46).

Рис. 46

За время Dt через сечение S проходит объем жидкости SvDt; следовательно, за 1 с через S₁ пройдет объем жидкости S₁v₁, где v₁— скорость течения жидкости в месте сечения S₁.Через сечение S₂ за 1 с пройдет объем жидкости S₂v₂, где v₂ — скорость течения жидкости в месте сечения S₂. Здесь предполагается, что скорость жидкости в сечении постоянна. Если жидкость несжимаема (r=const), то через сечение S₂пройдет такой же объем жидкости, как и через сечение S_{1 ъ} т. е.

(29.1)

Следовательно, произведение скорости течения несжимаемой жидкости на поперечное сечение трубки тока есть величина постоянная для данной трубки тока. Соотношение (29.1) называется уравнением неразрывности для несжимаемой жидкости.
