ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИЙ

Содержание лекции:
4.1.	Общие сведения
4.2.	Основные требования, предъявляемые к схемам распределительных устройств электроустановок
4.3.	Классификация схем распределительных устройств
4.4.	Схемы, применяемые на генераторном напряжении
4.5.	Схемы, применяемые на высшем и среднем напряжениях
4.6.	Типовая сетка схем распределительных устройств
4.7.	Структурные схемы электрических станций и подстанций
4.8.	Электроснабжение собственных нужд электростанций и подстанций
4.9.	Примеры исполнения электрических схем электростанций и подстанций
	Контрольные вопросы
	Литература для самостоятельного изучения

На электрических станциях (ЭС) и подстанциях (ПС) для электрической связи различных элементов электрооборудования сооружаются распределительные устройства (РУ).

Распределительным устройством называется сооружение, которое служит для приема и распределения электрической энергии и содержит коммутационные аппараты, сборные и соединительные шины, токопроводы, вспомогательные устройства (компрессорные, аккумуляторные и другие установки), а также устройства релейной защиты и автоматики, измерительные и вычислительные комплексы.

В РУ все присоединения посредством выключателей и разъединителей подключаются к общим участкам токоведущих шин (сборным шинам). В общем случае на ЭС сооружаются РУ на нескольких напряжениях, которые, как правило, связаны между собой через трансформаторы (автотрансформаторы). Различают РУ генераторного (ГРУ), высшего (ВН) и среднего (СН) напряжений, а также РУ собственных нужд (с.н.).

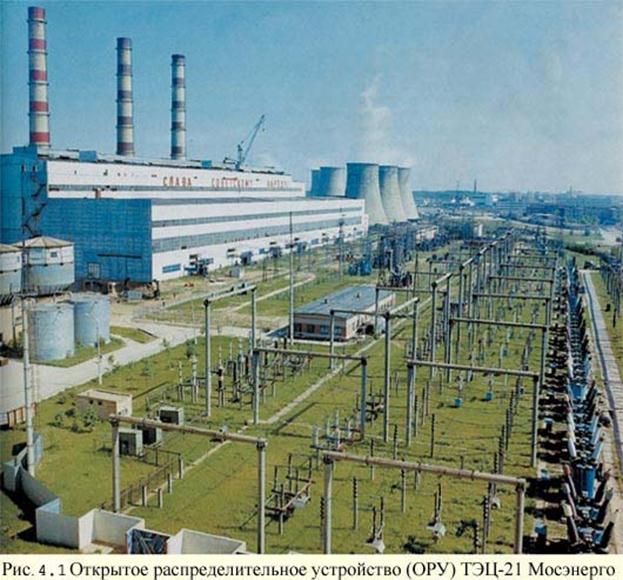

По способу исполнения РУ бывают открытого (ОРУ) и закрытого (ЗРУ) исполнения (рис. 4.1). Все или основное оборудование ОРУ располагается на открытом воздухе (вне помещения), тогда как оборудование ЗРУ располагается в специальном здании. Как ОРУ, так и ЗРУ могут быть комплектными внутренней (КРУ) или наружной (КРУП) установки, т.е. состоящими из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами релейной защиты и автоматики. Шкафы КРУН и КРУ поставляются заводами-изготовителями в собранном или полностью подготовленном к сборке виде.

ГРУ сооружаются на электрических станциях в тех случаях, когда определенная доля электрической энергии отпускается потребителям на генераторном напряжении. Как правило, это — ТЭЦ и ГЭС малой и средней мощности. Современные ТЭЦ сооружаются с агрегатами единичной мощности 100 МВт и более, выдача мощности на таких электростанциях производится на повышенных напряжениях (110 кВ и выше), как это осуществляется и на конденсационных (КЭС) и атомных (АЭС) электростанциях, на которых нет необходимости иметь ГРУ.

Схему электрических соединений ЭС и ПС можно разделить на две основные части — главную схему электрических соединений и схему соединения собственных нужд.

Главная схема электрических соединений представляет собой совокупность основного электрооборудования (генераторы, трансформаторы, линии электропередачи), сборных шин, коммутационной и другой первичной аппаратуры со всеми выполненными между ними соединениями. Схема электрических соединений собственных нужд (с.н.) есть не что иное, как главная схема электрических соединений, относящаяся к потребителям собственно ЭС (ПС).

Кроме указанных схем различают принципиальные, оперативные и монтажные схемы электрических соединений, а также схемы вторичных соединений.

К схемам вторичных соединений относятся электрические схемы цепей управления, релейной защиты и автоматики, контроля состояния оборудования, автоматизированной системы управления и т.п.

Принципиальные электрические схемы выполняются при проектировании, используются при обучении и анализе.

Оперативные схемы служат для отображения истинного состояния элементов схемы на текущий момент времени и используются оперативным персоналом в повседневной работе.

Монтажные схемы применяют при монтаже и наладке электрооборудования.

Главная, принципиальная и оперативная схемы изображаются в однолинейном исполнении, как правило, при отключенном положении всех элементов электроустановки (исключая оперативную схему). Все элементы схемы и связи между ними изображаются в соответствии со стандартами Единой системы конструкторской документации (ЕСКД) в виде условных графических обозначений.
