Структурные схемы электрических станций и подстанций

Структурная электрическая схема зависит от состава оборудования (числа и мощности генераторов и трансформаторов), распределения генерирующих мощностей и нагрузки потребителей между РУ различного уровня напряжения и определения связей между этими РУ.

На рис. 4.12 представлены структурные схемы ТЭЦ. Если мощность местной нагрузки Р _м.н относительно велика и составляет не менее 30—50 % суммарной мощности установленных генераторов, то целесообразно сооружение РУ генераторного напряжения (ГРУ 6—10 кВ), к которому подключаются генераторы и кабельные линии местной нагрузки (рис. 4.12, а). При наличии местной нагрузки не только на генераторном напряжении, но и на напряжениях 35 и 110 кВ структурная схема выполняется по вариантам, приведенным на рис. 4.12, б, в. Если мощность местной нагрузки относительно невелика и составляет менее 30 % суммарной мощности установленных генераторов, то структурную схему ТЭЦ можно строить по блочному принципу (рис. 4.12, г). В этом случае местная нагрузка и с.н. ТЭЦ питаются от понижающих трансформаторов или реакторов, подключение которых к генераторам осуществляется с помощью ответвления от главного токопровода, соединяющего генератор и блочный трансформатор. Для повышения надежности электроснабжения местной нагрузки точка подключения ответвления располагается за генераторным выключателем, тогда в случае отключения генератора по какой-либо причине ее питание будет осуществляться от блочного трансформатора.

Возможно также присоединение двух (трех) генераторов мощностью 60—100 МВт к ГРУ 10 кВ, к которому подключается местная нагрузка, а другие генераторы работают по блочному принципу (рис. 4.12, д).

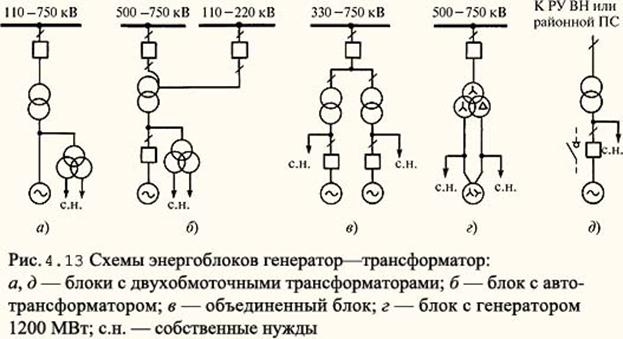

Для КЭС, АЭС и ГЭС нагрузка на генераторном напряжении отсутствует, поэтому в основу построения их электрической схемы положен блочный принцип, а именно: единичный блок генератор—трансформатор с генераторным выключателем (рис. 4.13, б) или без него (рис. 4.13, a — ранее принятое решение); объединенный (рис. 4.13, в) или укрупненный блоки, когда два, три генератора подключаются к одному трансформатору (обычно на ГЭС).

Единичные и объединенные блоки применяются на ТЭС и АЭС, укрупненные — на ГЭС. В последнем случае для подключения генераторов используются трансформаторы с расщеплением обмоток низшего напряжения на 2—3 части (рис. 4.14, в).

При наличии генераторного выключателя уменьшается число коммутационных операций в РУ повышенного напряжения и РУ собственных нужд (с.н.) электростанции, что повышает их надежность, позволяет осуществлять пуск и останов блоков без привлечения к этому резервных трансформаторов с.н.

В настоящее время установка генераторных выключателей предусматривается всегда.

Если выдача мощности от электростанции осуществляется на одном повышенном напряжении, все блоки станции присоединяются к РУ этого напряжения (рис. 4.15, а), при этом вопрос о виде блока решается отдельно. Если же выдача мощности от электростанции осуществляется на двух повышенных напряжениях (рис. 4.15, б, в, г) и сети эффективно заземлены, то возможны несколько вариантов исполнения схем:

· с отдельными автотрансформаторами связи (АТС) между РУ ВН и СН (рис. 4.15, б). Суммарная мощность присоединяемых к РУ СН блоков должна соответствовать максимальной мощности, выдаваемой в сеть этого напряжения;

· с использованием блочных повышающих автотрансформаторов, которые одновременно обеспечивают связь между РУ двух повышенных напряжений (рис. 4.15, в). Мощность присоединяемых к РУ СН блоков должна быть больше мощности потребителей, подключенных к этому РУ;

· с двумя двухобмоточными трансформаторами разной мощности в блоке (рис. 4.15, г). Эта схема целесообразна при малой нагрузке (до 15 % номинальной мощности генератора) на среднем напряжении.

В случае, когда сеть среднего напряжения не заземлена или компенсирована, вместо автотрансформаторов устанавливаются трехобмоточные трансформаторы.

На рис. 4.16 представлены структурные схемы ПС. По своему назначению ПС делятся на:

·

·

· системные, осуществляющие связь между отдельными районами энергосистемы или между различными энергосистемами на напряжении 220—750 кВ;

· потребительские, служащие для распределения электроэнергии и энергоснабжения потребителей.

По способу присоединения к электрической сети ПС разделяются на тупиковые, ответвительные, проходные и узловые. Количество устанавливаемых на ПС трансформаторов характеризуется следующими показателями:

Число трансформаторов.............................................................................................................................				>3
Средняя частота применения, %...............................................................................................................
