Принцип работы и устройство трансформатора

В трансформаторе передача электрической энергии из первичной обмотки во вторичную осуществляется, как и во всех электрических машинах, посредством магнитного потока Ф, который является переменным, т.е. изменяющимся во времени.

В основе работы трансформатора лежит явление электромагнитной индукции, в соответствии с которым значение электродвижущей силы (ЭДС), наведенной в контуре, пропорционально скорости изменения потока Ф, пронизывающего этот контур. Если в контуре имеется несколько последовательно соединенных витков w, то наведенная в катушке ЭДС будет в w раз больше.

Принцип работы трансформатора рассмотрим на примере простейшего однофазного двухобмоточного трансформатора, электромагнитная система которого представлена на рис. 8.2.

Трансформатор состоит из замкнутого магнитопровода 3 и двух обмоток с числом витков w ₁ и w ₂.

Обмотки трансформатора служат для создания магнитного поля, посредством которого осуществляется передача электрической энергии и обеспечивается наведение в обмотках ЭДС, требуемой по условиям эксплуатации. Обмотки выполняют из медных или алюминиевых изолированных проводов круглого или прямоугольного сечения.

Обмотку w ₁ трансформатора, к которой подводится электрическая энергия (напряжение u ₁), называют первичной, а обмотку w ₂, от которой энергия отводится (напряжение u ₂), — вторичной.

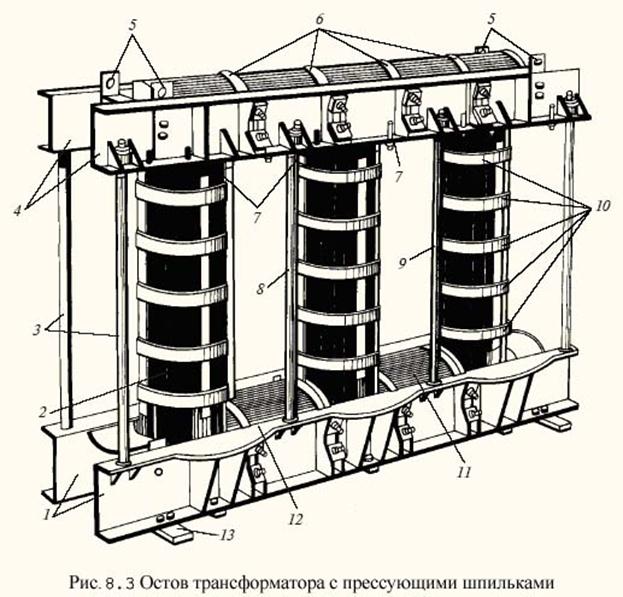

Магнитопровод трансформатора служит для усиления магнитной связи между обмотками и является конструктивным основанием (остовом) для установки и крепления обмоток, отводов и других деталей трансформатора (рис. 8.3).

Магнитопровод набирают из изолированных листов специальной электротехнической стали с относительным содержанием кремния до 5 %. Толщину листов выбирают из условий получения приемлемого уровня потерь от индуктированных в них вихревых токов при заданной частоте питающего трансформатор источника переменного тока и технологических условий при производстве магнитопровода. При частоте 50 Гц в современных силовых трансформаторах толщина листов равна 0,27—0,35 мм.

Часть магнитопровода, на которой располагается обмотка, называют стержнем, а часть магнитопровода, замыкающая стержни, на которых не располагаются обмотки, называется ярмом.

Если первичную обмотку трансформатора при разомкнутой вторичной включить в сеть переменного тока с напряжением u ₁, то по ней потечет ток i ₁ = i ₀, называемый током холостого хода. Обусловленная током i ₀ магнитодвижущая сила (МДС) первичной обмотки i ₀ w ₁ создает в магнитопроводе трансформатора переменный магнитный поток Ф, который почти полностью, за исключением некоторого рассеяния, сцеплен со всеми витками первичной и вторичной обмоток. Магнитный поток Ф в соответствии с законом электромагнитной индукции наведет в первичной обмотке ЭДС самоиндукции e ₁, значение которой пропорционально числу витков w ₁, а во вторичной обмотке — ЭДС e ₂, пропорциональную числу витков w ₂.

Отношение индуктированных в первичной и вторичной обмотках ЭДС, равное отношению чисел витков этих обмоток, называют коэффициентом трансформации K = e _l/ e ₂ = w _l/ w ₂.

Таким образом, подбирая число витков обмоток, можно при заданном напряжении u _l, которое примерно равно ЭДС e _l, получить требуемое выходное напряжение трансформатора u ₂ = e ₂.

Если u _l > u ₂ (w _l > w ₂), т.е. K > 1, трансформатор называют понижающим, а при u _l < u ₂ (w _l < w ₂) — повышающим.

При подключении вторичной обмотки к сопротивлению нагрузки Z _н по ней потечет переменный ток i ₂. При этом в первичной обмотке возникнет ток i ₁, который поддерживает магнитный поток постоянным. Вследствие этого обеспечивается равновесие между ЭДС e _l, наведенной в первичной обмотке, и напряжением в сети u _l.

Таким образом, при нагрузке трансформатора магнитный поток создается совместным действием магнитодвижущих сил первичной и вторичной обмоток.

При замкнутом магнитопроводе, собранном из пластин электротехнической стали, обладающей небольшим магнитным сопротивлением, МДС первичной обмотки i ₀ w ₁ (при разомкнутой вторичной обмотке) составляет 0,2—3,0 % МДС обмоток при номинальной нагрузке, поэтому можно принять, что i ₁ w ₁  i ₂ w ₂. Следовательно, токи, протекающие в первичной и вторичной обмотках, обратно пропорциональны отношению чисел их витков i ₁/ i ₂ = w ₂/ w ₁.

Для силовых трансформаторов установлены стандартные обозначения (маркировка) начал и концов (выводов) обмоток.

В однофазном трансформаторе начало и конец обмотки высшего напряжения (ВН) обозначается соответственно прописными буквами А и X, а обмотки низшего напряжения (НН) — строчными латинскими буквами а и х. При наличии третьей обмотки с промежуточным (средним) напряжением (СН) начало и конец обмотки обозначают соответственно А_m и Х_m.

В трехфазном трансформаторе начала и концы обмоток ВН обозначаются соответственно А, В, С и X, Y, Z и т.д.

В трехфазных трансформаторах обмотки могут быть соединены по схемам «звезда», «треугольник» или «зигзаг», которые соответственно обозначают русскими буквами У и Д и латинской Z. При выводе от нейтрали (общей точки обмоток фаз) у схемы «звезда» или «зигзаг» отвода (ответвления) его обозначают 0, добавляя к буквенным обозначениям схем соединения обмоток индекс «н» (У_н).

Схемы соединения трехфазного трансформатора обозначаются в виде дроби, в числителе которой ставят обозначение схемы соединения обмотки ВН, а в знаменателе — НН, например для трансформатора с обмоткой ВН, соединенной по схеме треугольник, а НН — в звезду с выведенной нейтралью обозначение имеет вид Д/У_н.

При обслуживании трансформаторов кроме схем соединения необходимо знать взаимное направление ЭДС в обмотках ВН и НН. Если две обмотки 1 и 2 размещены на одном и том же стержне и пронизываются одним и тем же потоком Ф, то при одинаковом направлении намотки и обозначении выводов (концов) (рис. 8.4, а) наведенные ЭДС одинаково направлены (от концов к началам) и, следовательно, совпадают по фазе.

Для характеристики сдвига фаз линейных ЭДС обмоток ВН и НН введено понятие группы соединения обмоток трансформатора.

Группа соединения обозначается целым числом, которое получено от деления на 30° угла сдвига между линейными ЭДС на одноименных выводах обмоток ВН и НН трансформатора, причем отсчет угла производится от вектора ЭДС обмотки ВН по направлению движения часовой стрелки.

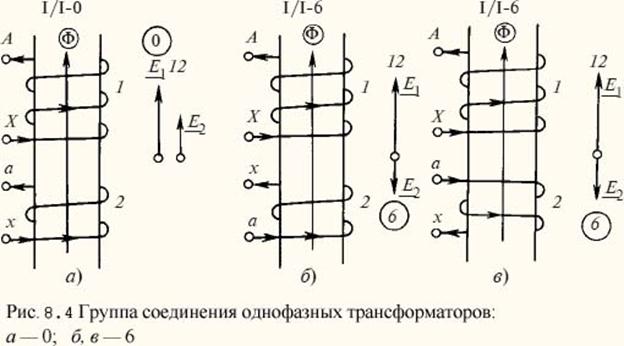

На рис. 8.4, а сдвиг между ЭДС Е ₁ и Е ₂ обмоток АХ и ах равен нулю, поэтому группа соединений обмоток обозначается как I/I-0, где «I» говорит об однофазном варианте трансформатора, при этом ЭДС высшего напряжения Е ₁ ассоциируется с минутной стрелкой часов и условно направляется на циферблате часов на цифру 12. Часовая стрелка часов представляет собой ЭДС низшего напряжения Е ₂ и обозначает группу соединения.

Фазовый сдвиг между фазными ЭДС обмоток ВН и НН зависит как от обозначения выводов, так и от направления намотки. При размещении обмоток на одном стержне этот сдвиг может быть равным либо 0, либо 180°.

На рис. 8.4, б, в при изменении обозначений концов обмотки НН (рис. 8.4, б) или изменении направления намотки обмотки НН (рис. 8.4, в) ЭДС Е ₂ поворачивается на угол 180°, что дает группу соединений I/I-6.

В трехфазных трансформаторах схемы соединения У, Д, Z могут образовывать 12 различных групп со сдвигом фаз линейных ЭДС через 30°.

На рис. 8.5 для примера приведены схема соединения обмоток У/У и соответствующая векторная диаграмма для нулевой группы, которая обозначается У/У-0 (рис. 8.5, а), а также векторная диаграмма для одиннадцатой группы при соединении обмоток У/Д (обозначение У/Д-11) (рис. 8.5, б).

Из всех возможных групп соединения трехфазных двухобмоточных трансформаторов стандартизировано только две группы: 0 и 11 — с выводом в случае необходимости нулевой точки «звезды» или «зигзага», а для однофазных трансформаторов — только с соединением I/I-0.

Для трансформации трехфазного тока и напряжения применяют или три однофазных трансформатора (рис. 8.6, а), или один трехфазный трансформатор (рис. 8.6, б), в котором общий для трех фаз магнитопровод может быть образован из трех однофазных.

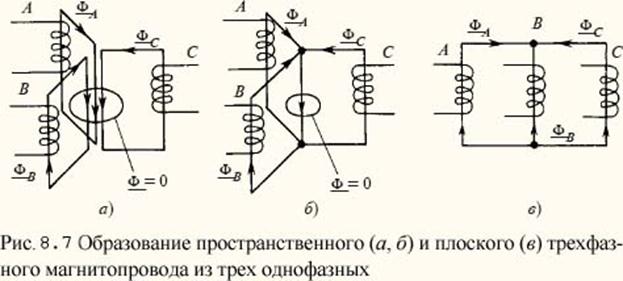

В самом деле, если три однофазных трансформатора расположить, как показано на рис. 8.7, а, то стержни магнитопроводов, на которых не размещены обмотки, можно конструктивно объединить в один. Учитывая, что в трехфазной системе сумма фазных токов I _A + I _B + I _C = 0, а следовательно, и сумма потоков равна нулю, то надобность в объединенном стержне вообще отпадает. Полученный таким образом магнитопровод (рис. 8.7, б) является пространственным трехфазным. В реальных конструкциях используют магнитопровод, называемый плоским стержневым трехфазным; он образуется, если у пространственного магнитопровода убрать ярма фазы В и все три стержня расположить в одной плоскости (рис. 8.7, в).

Трехфазные трансформаторы с плоскими стержневыми магнитопроводами получили наибольшее распространение, а свойственная им магнитная несимметрия фаз существенного значения при эксплуатации не имеет.

На рис. 8.8 представлена конструкция пространственного ленточного магнитопровода, состоящего из трех овальных секций, имеющих фасонную форму сечения и навитых из ленты холоднокатаной стали переменной ширины при безотходном раскрое стали и высоком коэффициенте заполнения сечения стержня активной сталью. Обмотки наматываются после сборки системы непосредственно на стержни на специальном стенде.
