Железобетонные стенки

Железобетонные стенки набережных устраивают различных конструкций, в зависимости от их высоты, гидрологических условий и намечаемого способа возведения.

Одним из распространенных видов железобетонных подпорных стенок являются стенки углового профиля, состоящие из вертикальной и фундаментной (опорной) плиты (рис.6).

В стенках такого профиля горизонтальное давление грунта Н, стремящееся опрокинуть стенку, уравновешивается массой грунта Q, расположенного над опорной плитой (рис.6 а).

При больших горизонтальных давлениях засыпки равнодействующая давления в основании стенки приближается к наружной ее сто­роне. В таких случаях опорную плиту снабжают выступом в сторону реки (рис.6, б), способствующим более равномерному распределению давлений на грунт. Однако смещение фундаментной плиты в сторону реки уменьшает длину задней ее части, вследствие чего уменьшается, и действующее на нее давление грунта Q. В резуль­тате стенка может оказаться недостаточно устойчивой против скольжения.

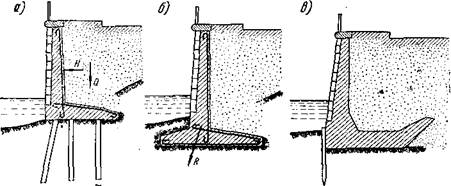

Рис.6. Основные виды стенок углового профиля

Для сохранения достаточного объема засыпки, прижимающей стенку, применяют фундаментные плиты с загнутой хвостовой частью (рис.6, в). При соответствующем наклоне этой части она выключается из передачи вертикальных давлений подошвы стенки на основание, чем обеспечиваются более равномерные напряжения на грунт при достаточной устойчивости стенки против скольжения.

Однако ввиду конструктивных и производственных сложностей, вызываемых устройством наклонной хвостовой части, такие стенки не получили большого применения.

При хороших грунтах подпорные стенки основывают на грунте (рис.6, б и в); при недостаточной несущей способности имеющихся грунтов прибегают к устройству свайного основания (рис.6, а). Свайное основание иногда приходится устраивать, чтобы обеспечить устойчивость стенки против сдвига.

Рис.7. Конструкция наклонной Рис.8. Сборные конструкции

угловой стенки набережной угловых стенок

Если внешняя поверхность стенки должна быть ломаной или кри­волинейной, то применяют наклонные угловые подпорные стенки. Конструкция такой стенки, опертой на свайное основание, приведена на рис.7. Применение наклонной ограждающей плиты благоприят­но сказывается на работе всей стенки и позволяет уменьшить ширину опорной ее подушки.

В соответствии с характером действующих на угловую стенку на­грузок и возникающих в ней усилий, рабочую арматуру располагают вдоль внутренних поверхностей ее элементов, где возникают растяги­вающие напряжения. При наличии выступа подошвы в сторону реки она должна быть армирована по нижней поверхности. Схемы расположения основной арматуры в угловых стенках показаны на рис.6, а и б; кроме этого, обычно ставят также конструктивную арматуру и вдоль других поверхностей элементов стенки.

За последние годы большое развитие получили сборные конструкции подпорных стенок, в частности применено и запроекти­ровано несколько видов сборных стенок углового профиля. Некоторые характерные схемы членения на блоки стенок сборной конструкции приведены на рис.8. Угловая сборная стенка может быть образована (рис.8, а) из фунда­ментных блоков с гнез­дами, в которые устанав­ливают вертикальные ребра, поддерживающие ограждающую стенку, со­ставленную из готовых плиток. Во многих случа­ях фундаментную плиту целесообразно бетонировать на месте, делая сборной только вышележащую конструкцию.



Рис.9. Контрфорсные подпорные стенки набережных

Другая конструкция, показанная на рис.8, б, состоит из блоков фундамента и блоков вертикальной плиты, соединяемых арматурны­ми выпусками, бетонируемыми на месте, или специальных заклад­ных металлических элементов, свариваемых после монтажа блоков.

Схема сборной контрфорсной стенки с ребрами сквозного сечения приведена на рис.8, в. Ребра с фундаментной плитой соединяют с помощью закладных метал­лических полос, сваривае­мых после установки и выверки положения блоков.

Второй распространенной разновидностью желе­зобетонных подпорных стенок набережных являются контрфорсные стенки.

Контрфорсные стенки имеют тонкостенную конст­рукцию и состоят из передней стенки, плиты основания и вертикальных ребер - контрфорсов (рис.9). Передняя стенка может быть вертикальной (рис.9, а), наклонной (рис.9, б) или криволиней­ной. Контрфорсы располагают на расстояниях 3…6 м друг от друга, Все элементы контрфорсных стенок делают небольшой толщины и ар­мируют в двух направлениях.

Благодаря малой толщине элементов железобетонных контрфорс­ных стенок затрата бетона на них меньше, чем на угловые. Однако конструкция контрфорсных стенок сложнее и требует более тщатель­ного выполнения установки арматуры и бетонирования. Сложнее так­же и опалубка, необходимая для возведения стенок.

При сравнительно небольшой их высоте контрфорсные стенки могут быть изготовлены в стороне, доставлены и установлены на место в виде готовых блоков, образующих сразу участок стенки.
