Монтаж конструкций при использовании групповых кондукторов

Монтаж конструкций при использовании одиночных кондукторов

При наличии монтажной оснастки в виде одиночных кондукторов, монтаж каркаса лучше выполнять по раздельной схеме. Сначала в пределах монтажного участка устанавливают все колонны, выверяют их, закрепляют на сварке и заделывают стыки.

Для выполнения сварочных работ кондуктор может быть снабжен специальной площадкой. Для монтажа колонн со стыком выше уровня перекрытия используют кондуктор с роликами на концах, что позволяет снизить силы трения и осуществить установку колонн первоначально в положение, близкое к проектному. Корректируют положение колонны с помощью регулировочных винтов кондуктора.

Собирать элементы каркаса следует поэтажно. До установки колонн на каждом ярусе на оголовках нижестоящих колонн.

Поднятую краном колонну заводят в хомуты кондуктора и плавно опускают на оголовок нижестоящей колонны. Колонны приводят в проектное положение с помощью винтов кондуктора, обеспечивая соосность устанавливаемой и нижестоящих колонн. По вертикали их выверяют с помощью верхних винтов кондуктора. Точность приведения колонны в вертикальное положение контролируют теодолитом по двум осям. Несоосность установленных и нижестоящих колонн после выверки не должна превышать 5 мм, а отклонение их от вертикали не более 3 мм.

После выверки приступают к укладке ригелей первого этажа яруса колонн и сварке закладных деталей ригелей и колонн. Кондукторы можно переставлять на следующую позицию только после сварки стыков колонн, укладки и сварки ригелей, укладки распорных и основных плит перекрытия.

После установки ригелей, сварки и замоноличивания их узлов приступают к монтажу элементов лестничных клеток и укладке плит перекрытий. Сначала укладывают распорные плиты между колоннами, затем основные или промежуточные. Все плиты надежно приваривают к ригелям и швы между элементами заделывают бетоном. К монтажу конструкций следующего яруса приступают после достижения бетоном в швах не менее 70% проектной прочности.

В случае применения сборных перегородок последние устанавливают до укладки рядовых плит перекрытия. После окончания монтажа и сварки всех элементов первого этажа яруса приступают к монтажу элементов второго этажа того же яруса.

При наличии групповых кондукторов монтаж выполняют по комплексной схеме. В каждой ячейке последовательно устанавливают, выверяют и закрепляют все элементы каркаса и после этого перемещают кондуктор на следующую стоянку.

После установки колонн их раскрепляют хомутами кондуктора, осуществляют предварительную точечную сварку, укладывают ригели и сваривают их стыки с колоннами, укладывают и сваривают распорные плиты с закладными деталями ригелей, сваривают стыки колонн по высоте, укладывают и приваривают основные плиты перекрытий (в ячейках без кондукторов). Основную часть этих работ выполняют с настила (настилов) группового кондуктора.

Простейшими средствами для временного крепления и выверки многоэтажных колонн служат наклонно-связевые системы, состоящие из подкосов и струбцин, шарнирно соединенных с хомутами в основании конструкций. При расположении в двух взаимно перпендикулярных плоскостях такие системы позволяют достаточно точно проводить выверку конструкций.

Для монтажа железобетонных конструкций многоэтажных зданий используют пространственные кондукторно-связевые системы в виде плоских и пространственных кондукторов. Плоские кондукторы используют для монтажа рам. Применяемый кондуктор представляет собой пространственную конструкцию, которая устанавливается в строго проектное положение и служит базой для установки рамы.

Групповой кондуктор предназначен для сборки каркаса с колоннами длиной до 18 м, расположенными по сетке 6x6м. Он состоит из четырех стоек, связанных между собой в четырех уровнях поясами в виде ферм. Кондуктор оснащен поворотными площадками, а также кольцевыми подмостями, обеспечивающими удобство и безопасность выполнения работ при укладке и сварке ригелей двух этажей. Кроме того, на стойках кондуктора укреплены два ряда хомутов. Нижний и верхний ряды служат для выверки и временного крепления соответственно низа и верха устанавливаемой колонны. Верх колонны крепится примерно на уровне второго этажа. На кондукторе также имеются подкосы для его крепления к ранее смонтированным конструкциям, а также струбцины для выверки и временного крепления перегородок. Масса кондуктора около 5т. После окончательной сварки стыков колонн высотой на этаж групповой кондуктор перемещают по перекрытию в следующую ячейку; передвижение кондуктора в пределах этажа обычно осуществляют с помощью лебедки. С этажа на этаж кондуктор переставляют в собранном виде башенным краном. Если колонны запроектированы на два этажа, монтаж также осуществляют с помощью группового кондуктора по комплексной схеме.

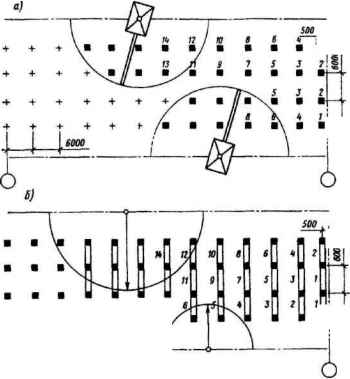

Рис. 6.2. Схема монтажа бескрановых промышленных зданий двумя башенными кранами: а - монтаж колонн; б - монтаж ригелей; в - монтаж плит перекрытий и покрытии

Для обеспечения непрерывного потока работ комплект монтажного оборудования должен состоять из четырех групповых кондукторов. В этом случае последовательность установки конструкций такая же, как при использовании РШИ. Монтируют каркас с применением групповых кондукторов в следующей последовательности: кондуктор с помощью крана подают на перекрытие монтируемого этажа, устанавливают на деревянные прокладки и закрепляют к ранее смонтированным конструкциям с помощью четырех подкосов, каждый из которых имеет на конце крюк и фаркоп (стяжную муфту). При установке колонн в стаканы фундаментов кондукторы крепят к петлям фундаментов, а при установке кондукторов на перекрытие - к монтажным петлям ригелей.

Перед установкой колонн необходимо повернуть в рабочее положение и застопорить рабочие площадки, нижние и верхние хомуты. Колонну краном подают в зону нижестоящей, монтажники принимают ее, заводят в раскрытые хомуты кондуктора, опускают на нижестоящую колонну или в стакан фундамента, после этого хомуты закрывают. С помощью зажимных винтов хомутов колонну временно крепят и расстроповывают. Ее выверяют с помощью теодолита по двум взаимно перпендикулярным осям. Положение колонны в процессе выверки регулируют с помощью винтов хомутов.

Стропильные фермы и балки покрытия монтируют после уста­новки и закрепления всех нижерасположенных конструкций карка­са здания. Перед подъемом их обстраивают люльками и лестница­ми, закрепляют распорки для временного крепления, страховочный канат, расчалки и оттяжки.
При монтаже ферму поднимают, разворачивают с помощью оттяжек на 90°. Затем поднимают на высоту, на 0,5...0,7 м превы­шающую отметку опор, и опускают на опоры. Правильность уста­новки балок и ферм контролируют путем совмещения соответствую­щих рисок. Для строповки ферм применяют траверсы с полуавто­матическими захватами, обеспечивающими дистанционную расстроповку.
После подъема, установки и выверки первую ферму или балку раскрепляют расчалками, а последующие крепят специаль­ными распорками из расчета не менее двух для ферм пролетом 24...30 м. Расчалки и распорки снимают только после установки и приварки панелей покрытия. Для выверки и регулировки положения на опоре балок или ферм применяют специальные кондукторы (рис. 6.10).
Плиты покрытий предварительно складируют в зоне действия монтажного крана. Число штабелей плит и их расположение опре­деляют из условия покрытия ячейки между двумя фермами с од­ной стоянки крана. Плиты покрытия монтируют сразу после уста­новки и постоянного крепления очередной фермы. Это обеспечива­ет жесткость собранной ячейки каркаса здания. Плиты следует монтировать с симметричной загрузкой фермы, приваривают их к закладным деталям и освобождают от стропов только после при­варки в трех точках. Пропуски в сварке могут нарушить устой­чивость верхних поясов ферм и привести к аварии. После уста­новки плит замоноличивают стыки.
Монтаж стеновых панелей - трудоемкий процесс, при котором затраты труда могут составлять 20…30% трудовых затрат при монтаже надземной части здания.

Монтаж стеновых панелей обычно ведут отдельным потоком сразу же после набора бетоном на данном участке необходимой прочности в стыках между колоннами и фундаментами. Крупноразмерные стеновые панели длиной до 12 м, как прави­ло, монтируют с транспортных средств, используя для этого стреловые краны или специальные установщики в виде самоходных ба­шенных агрегатов, оборудованных самоподъемной монтажной пло­щадкой.

Монтаж ригелей и плит перекрытий верхнего яруса осуществляют с конструкций смонтированного этажа при расположении рабочих на специальных передвижных площадках - стремянках.
