Для соединения перекрытий с колоннами и обеспечения прочности плит на продавливание применяются стальные воротники (рис. 9.2,а), изготовленные в основном из швеллера в виде замкнутой рамы.

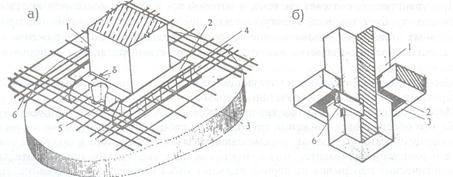

Рис. 9.2 Конструкция соединения плиты перекрытия с колонной: а) конструктивная схема установки воротника в плите перекрытия; б) узел крепления плиты перекрытия с колонной; 1 – колонна; 2- воротник; 3 – плита перекрытия; 4 – арматура; 5 – гнезда для захвата тяги домкрата; 6 – закладной штырь.

Воротники выполняют функции направляющих при подъёме. Нагрузки от плит на колонны передаётся с помощью стальных штырей, которые устанавливаются в отверстия колонн. Штыри впоследствии размещаются в толще стен или перегородок.

Колонны выполняются из бетонов класса В 22,5…В 30, армируются стержневой арматурой периодического профиля или металлическими прокатными профилями.

Ядра жёсткости представляют собой тонкостенные пространственные железобетонные конструкции, возводимые с применением тяжёлых бетонов класса В 22,5… В 30, армируются двумя рядами стержневой арматуры диаметром 12…25 мм, иногда применяются преднапряжённые конструкции, где в качестве арматуры применяются стальные канаты.

Цикл нулевых работ включает отрывку котлована, устройство сборных или монолитных фундаментов под колонны, монолитных фундаментов под ядра жёсткости. Отличие работ нулевого цикла от других - отсутствие подвальных этажей и необходимость подготовки основания для изготовления пакета плит путём устройства подсыпки и уплотнения грунта виброкатками и виброплитами до верхней грани фундамента.

Возведение ядер жёсткости

Ядро жёсткости бетонируют при помощи скользящей или подъёмно – переставной опалубки. На рис. 9.3 приведены технологические схемы.

Опорами для опалубки служат трубчатые леса или шахтный подъёмник, располагаемые внутри ствола. Подача и бетонирование производится традиционными методами.

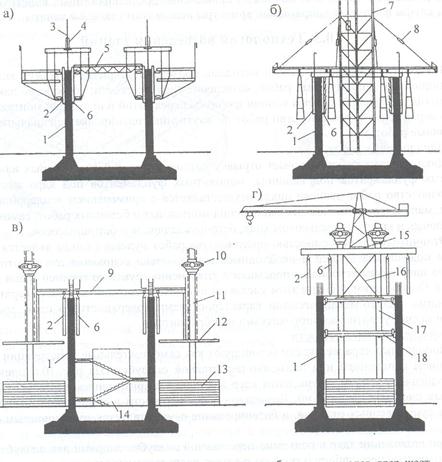

Рис. 9.3. Способы возведения монолитных железобетонных стволов ядер жесткости:

а - в скользящей опалубке; б - переставной опалубке; в - с плиты кровли с помощью домкратного устройства; г - с помощью агрегатного устройства; 1 - ствол ядра жесткости; 2 и 6 - наружные и внутренние щиты опалубки; 3 - опорные арматурные стержни; 4 - специальные домкраты; 5 - рабочие площадки; 7 - опорные стальные трубчатые леса; 8 - ручные тали или рычажные лебедки; 9 - устройство для возведения ствола с плиты кровли; 10 - подъемник; 11 - колонна; 12 - плита кровли в процессе подъема; 13 - пакет плит перекрытий; 14 - элементы лестниц и лифтов внутри ствола; 15 - металлическая с башенным краном; 16 - связи; 17 - внутриствольные колонны; 18 - внутриствольные плиты перекрытий
